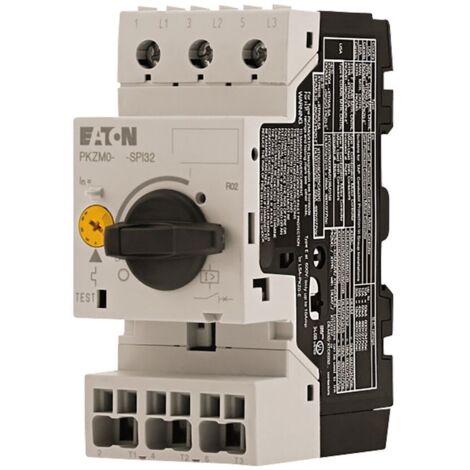

Eaton Motorschutzschalter, 9 kW, 16 - 20 A, Einspeiseseitig Schraubklemmen/Abgangsseitig Push-In-Klemmen, MSC, 199201

Eaton Motorschutzschalter, 9 kW, 16 - 20 A, Einspeiseseitig Schraubklemmen/Abgangsseitig Push-In-Klemmen, MSC, 199201

• Modell: PKZM0-20-SPI32
• Breite: 45 mm
• Höhe: 102 mm
• Tiefe: 75 mm
• Bemessungsbetriebsleistung bei AC-3, 400 V: 9 kW
• Mit integriertem Hilfsschalter: Nein
• Bemessungsdauerstrom Iu: 20 A
• Mit integriertem Unterspannungsauslöser: Nein
• Polzahl: 3
• Bemessungsbetriebsspannung: 690 V
• Überlastauslöser Stromeinstellung: 16 A
• Verlustleistung: 5.82 W
• Schutzart (IP): IP20
• Mit thermischem Überlastschutz: Nein
• Anschlussart Hauptstromkreis: Schraub-/Federzuganschluss
• Ausführung des Betätigungselements: Drehknopf
• Auslösetechnik: thermomagnetisch
• Bemessungsbetriebsleistung bei AC-3, 230 V: 5.5 kW
• Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 50 kA
• Einstellbereich des unverzögerten Kurzschlussauslösers: 310 A
• Phasenausfallempfindlich: Ja
• Gerätebauart: Einbaugerät Festeinbautechnik
• Zolltarifnummer: 85362010

Technische Daten:

• Motorschutzschalter, IEC/EN 60947, VDE 0660
• Überlastauslöser 16 - 20 A: max. 310 A
• Abschalttechnik: Thermomagnetisch
• Mit thermischem Schutz: Ja
• Phasenausfallempfindlich: Ja
• Bemessungsdauerstrom Iu: 20 A
• Bemessungsbetriebsleistung bei AC-3:
  • 230 V: 5,5 kW
  • 400 V: 9 kW
• Ausführung des Betätigungselements: Drehknopf
• Polzahl: 3
• Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 50 kA
• Gerät: IP20
• Anschlussklemmen: IP00
• Lagerung: -40 - 80 °C
• Offen: -25 - +55 °C
• Energie-Einspeiserichtung: nach Bedarf
