EBTOOLS SDS011 Hochempfindlicher PM2.5 PM10 Sensor für hohe Qualität mit einfacher Integration und kompaktem Design.

Eigenschaften:

1. Genau und zuverlässig: Lasererkennung, stabil, gute Konsistenz.
2. Schnelle Reaktion: Datenaktualisierungsfrequenz 1 Hz.
3. Einfache Integration: serieller Ausgang, eingebauter Lüfter.
4. Hohe Auflösung: Auflösung von 0,3 ug/m3.
5. Bequemer Gebrauch, einfache Installation und kleines Volumen.

Spezifikation:

Eigenschaften:
Genau und zuverlässig: Lasererkennung, stabil, gute Konsistenz.
Schnelle Reaktion: Datenaktualisierungsfrequenz 1 Hz.
Einfache Integration: serieller Ausgang, eingebauter Lüfter.
Hohe Auflösung: Auflösung von 0,3 ug/m3.
Bequeme Verwendung, einfache Installation und geringes Volumen.
Spezifikationen:
Material: Kunststoff
Zustand: 100 % brandneu und hochwertig
Gewicht: 60 g
Technische Parameter:
NEIN. Artikel Parameter
1 Messausgang PM2,5, PM10
2 Bereich PM2,5: 0,0–999,9 μg/m3
PM10: 0,0–1999,9 μg/m3
3 Nennspannung 5 V
4 Nennstrom 70mA±10mA
5 Schlafstrom
6 Temperaturbereich Lagerumgebung: -20℃ ~ +60℃
Betriebsumgebung: -10℃ ~ +50℃
7 Luftfeuchtigkeitsbereich Lagerumgebung: Max 0,90 %
Betriebsumgebung: Max. 70 %
8 Arbeitsatmosphärendruck 86 kPa ~ 110 kPa
9 Reaktionszeit 1 s
10 serielle Datenausgabefrequenz 1 Hz
11 min. Auflösung des Partikeldurchmessers Weniger als 0,3 μm
12 Zähleffizienz 70 % bei 0,3 μm
98 % bei 0,5 μm
13 Relativer Fehler ±15 % und maximal ±10 μg/m3 (25 °C, 50 % relative Luftfeuchtigkeit) < br>14 Stromversorgungsspannung 4,7–5,3 V
15 Stromversorgungsleistung ≥1 W (Strom ＞ 200 mA)
16 Stromversorgungsspannungswelligkeit ＜20 mV
17 Produktgröße Ca. 70 x 70 x 22 mm / 2,75 x 2,75 x 0,86 Zoll
Schnittstellenspezifikation:
Pin-Name Hinweis
1 NC leer
2 1um PM2.5: 0-999 PWM-Ausgang
3 5V 5V Leistungseingang
4 2,5 μm PM10: 0–999 PWM-Ausgang
5 GND GND
6 R Serieller Port-Empfänger RX, TTL-Pegel bei 3,3 V
7 T Serieller Port-Übertragung TX, TTL-Pegel bei 3,3 V
Hinweis: Der Abstand der Schnittstelle beträgt 2,54 mm
Kommunikationsprotokoll:
Serielles Kommunikationsprotokoll: 9600 8N1. (Rate von 9600, Datenbits 8, Parität keine, Stoppbits 1)
Serieller Berichtskommunikationszyklus: 1+0,5 Sekunden
Datenrahmen (10 Bytes): Nachrichtenkopf + Reihenfolge + Daten (6 Bytes) + Prüfsumme + Nachrichtentrailer
Die Anzahl der Bytes Name Inhalt
0 Nachrichtenkopf AA
1 Reihenfolge C0
2 Daten 1 PM2.5 Low-Byte
3 Daten 2 PM2.5 High-Byte
4 Daten 3 PM10 Low-Byte
5 Daten 4 PM10 High-Byte
6 Daten 5 ID-Byte 1
7 Daten 6 ID-Byte 2
8 Prüfsumme Prüfsumme
9 Nachrichten-Trailer AB
Prüfsumme: Daten 1 + Daten 2 + ...+ Daten 6
PM2.5-Dateninhalt: PM2.5 (um/m3) = ((PM2.5 High-Byte*256 ) + PM2.5 Low-Byte)/10< br>PM10-Dateninhalt: PM10 (um/m3) = ((PM10-High-Byte*256) + PM10-Low-Byte)/10
Das Low-Byte und das High-Byte von SN sind die letzten vier des Barcodes auf dem Sensor .
PWM-Ausgang:
Ausgangsbereich: PM2.5: 0–999 μg/m3, PM10: 0–999 μg/m3
Zyklus: 1004 ms +1 %
High-Level-Ausgang im Startzyklus: 2 ms
Mittelzyklus: 1000 ms +1 %
Low-Level-Ausgang im Endzyklus: 2 ms

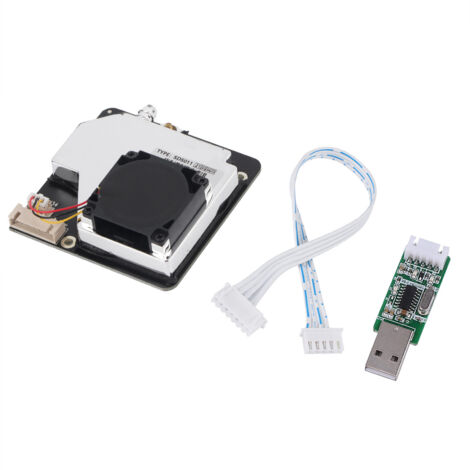

Paketliste
1 x Laser-Staubsensor
1 x USB-zu-TTL-Modul
1 x Kabel< br>Hinweis:
Bitte beachten Sie, dass der neue Typ und der alte Typ dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie vor der Bestellung sicher, dass es Ihnen nichts ausmacht.
