Allgemeine Beschreibung

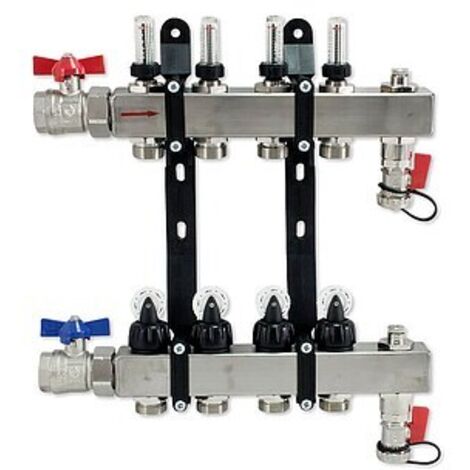

Der Edelstahl Fußbodenheizungs-Verteiler für 4 Kreise mit Vorlauf-Topmeter ist ein modernes Heizkreis-Verteilersystem, das eine optimale Wärmeverteilung im gesamten Haus gewährleistet. Durch innovative Technik arbeitet dieser Verteiler zuverlässig, bedarfsgerecht und kostensparend. Die Handradverstellungen ermöglichen eine präzise, manuelle Durchflusseinstellung, während die integrierten Entlüfter für eine vollautomatische Entlüftung von Vor- und Rücklauf sorgen, was die Betriebssicherheit und den Benutzerkomfort erhöht.Technische daten
- Betriebsdruck: bis 6 bar (Druckprüfung nur mit Wasser möglich)
- Mediumstemperatur: -10°C bis +80°C
- Anzeigengenauigkeit: +/- 10% vom Endwert
- Alle Rohranschlüsse: 3/4“ Eurokonus
- Rohrabstände der Abgänge: 50 mm (Rohrmitte zu Rohrmitte)
- Gesamtlängen:
- 02: 213 mm
- 03: 263 mm
- 04: 313 mm
- 05: 363 mm
- 06: 413 mm
- 07: 463 mm
- 08: 513 mm
- 09: 563 mm
- 10: 613 mm
- 11: 663 mm
- 12: 713 mm
- Durchflussmedien: Heizwasser, Kaltwasser, Kühlwasser
Kompatibilität und Zubehör
- Vorbereitet für die Aufnahme von elektrischen Stellantrieben
- Heizkreisanschlüsse: Eurokonus 3/4“ AG
- Bitte beachten Sie, die passenden Eurokonus-Verschraubungen für Ihr Rohrsystem mitzubestellen (je Heizkreis 2 Stück)
Installation
- Der Verteiler wird komplett vormontiert und anschlussfertig geliefert.
- Versorgungsleitungen können durch einfaches Drehen der Verteilerbalken links- oder rechtsseitig angeschlossen werden.
- GFK-verstärkte Kunststoffbügel für schalldämmende Montage.
Anwendung
- Die ausgelegte Durchflussmenge wird je Kreis am TOPMETER eingestellt.
- Handrad oder Raumthermostate mit Stellantrieben sorgen für individuelle Behaglichkeit in den Räumen.
Weitere Informationen
- Komplettlieferung in Originalverpackung mit Montage- und Bedienungsanleitung.
- 100% Funktions- und Dichtheitsprüfung vor Auslieferung.
