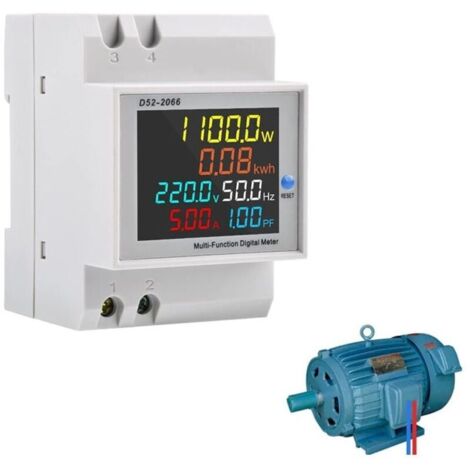

Einphasen-Energiezähler, digitaler Stromzähler AC 40–300 V 100 A, Einphasen-Stromzähler, DIN-Schienen-Wattmeter, Zähler, Watt, kWh, Stromwandlerzähler

Merkmale

Farbiges LCD-Display mit großem Betrachtungswinkel (178°).

Integrierter Transformator für präzise Messungen. Das Gerät zeigt 6 Parameter gleichzeitig an: Wechselspannung, Wechselstrom, Wirkleistung, Leistungsfaktor, Frequenz und elektrische Energie. Der gesamte Stromverbrauch des Hauses ist auf einen Blick ersichtlich und kann jederzeit überwacht werden. Geeignet für die chemische Industrie, Kraftwerke, Automatisierungsanlagen, DOS-Systeme, elektromechanische Geräte und weitere Anwendungen. Kompakt, leicht, robust und langlebig, zuverlässige Leistung, komfortabel und praktisch. Artikeltyp: Wattstundenzähler Modell: D52-2066 Material: ABS Verwendung: Chemische Industrie, Kraftwerke, Automatisierungsanlagen, DOS-Systeme, elektromechanische Geräte und weitere Anwendungen. Messgenauigkeit: 1 % ± 2 Einheiten. Messbereich: Wechselspannung: AC 40,0–300,0 V, Wechselstrom: AC 0–100,0 A. Stromanzeigeauflösung: 0,01 A. Netzfrequenz: 45,0–65,0 Hz. Leistungsfaktor: 0,00–1,00 PF. Wirkleistung: Messbereich 0–30000 W, Anzeigeauflösung zwischen 0 und 9999,9 W: 0,1 W, ansonsten: 1 W. Stromverbrauch: 0–9999 kWh, 0–999,99 kWh, minimale Anzeigeauflösung: 0,01 kWh. 1000,0–9999,9 kWh, minimale Anzeigeauflösung: 0,1 W. kWh

10000–9999 kWh, minimale Auflösung 1 kWh

Messgeschwindigkeit: ca. 2 Messungen pro Sekunde

Montageart: Schienenmontage

Anwendung:

1. Schließen Sie die zu messende Spannung an die Klemmen 1 und 2 unten links am Zähler an.

2. Der eingebaute Transformator wird gemäß dem Schaltplan in Abbildung 1 verdrahtet. Die Messschleifenleitung wird durch die Öffnung an der Unterseite des Zählers geführt. Die Einführrichtung der Leitung ist je nach Anwendung frei wählbar. Alternativ kann die Leitung durch die runde Öffnung oben am Zähler eingeführt und unten wieder herausgeführt werden. Unterschiedliche Einführrichtungen haben keinen Einfluss auf das Messergebnis.

3. Schließen Sie den externen Transformator gemäß dem Schaltplan in Abbildung 2 an. Verbinden Sie die beiden Drähte vom Sekundäranschluss des Präzisionsstromwandlers mit den Klemmen 3 und 4 oben links am Zähler. Führen Sie die Messleitungen durch die Gegeninduktivität. Die runde Öffnung im Gerät.

4. Das Gerät zeigt nach dem Einschalten die Messparameter an.

5. Wenn die Energiemessung zurückgesetzt werden muss (bei einer Messung von Null), halten Sie die Taste (RESET) auf der rechten Seite des Bedienfelds 5 Sekunden lang gedrückt, bis die Energieanzeige 0 anzeigt. Lassen Sie die Taste los. Die elektrische Energie wird nun von Null aus gemessen. Die elektrische Leistungsfunktion zeichnet automatisch Daten auf, wenn die Stromversorgung unterbrochen ist, d. h. wenn die Messspannung abgeschaltet oder die Stromversorgung unterbrochen wird. Das Messgerät zeichnet automatisch die aktuellen Messdaten auf und speichert die zuvor aufgezeichneten Daten nach Wiederherstellung der Stromversorgung. Die Öffnung für den integrierten Stromwandler (CT) mit einem Durchmesser von 11 mm ist für Kupferdrähte mit einem Querschnitt von 12 mm² nach nationalem Standard geeignet und kann einen Laststrom von 100 A bewältigen. Die Öffnung für den externen Stromwandler (CT) mit einem Durchmesser von 15 mm ist für Kupferdrähte mit einem Querschnitt von 21–25 mm² nach nationalem Standard geeignet.
