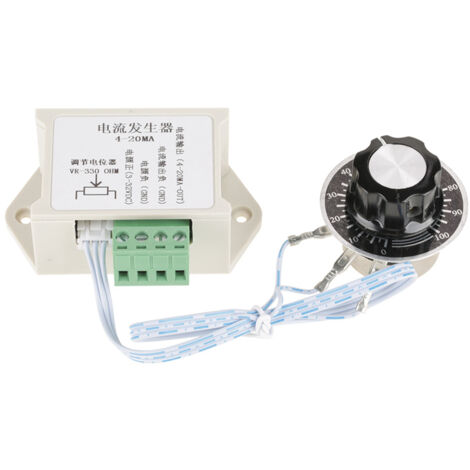

Einstellbares 4-20 mA Analogstromsignalgeneratormodul

Merkmale: Eingangsspannung 3,3–30 V DC, empfohlene Versorgungsspannung 12–24 V DC. Dieses Modul erzeugt einen Ausgangsstrom von 4 bis 20 mA, der manuell über ein Potentiometer eingestellt werden kann. Es eignet sich für analoge Strommessungen (4 bis 20 mA). Der Ausgangsstrom wird automatisch auf den eingestellten Wert stabilisiert. Es kann auch als Konstantstromquelle mit einem maximalen Ausgangsstrom von 20 mA verwendet werden. Dieses universelle Netzteilmodul ist kompatibel mit speicherprogrammierbaren Steuerungen (SPS), Frequenzumrichtern (FU) und Servomotoren. Sein Stromverbrauch liegt unter 30 mA, wodurch es mit den meisten Geräten kompatibel ist. Technische Daten: Typ: Stromgenerator Modell: 4-20 mA Potentiometer Befestigungslochdurchmesser: 10 mm Abmessungen (L x B x H): 73 x 54 x 30 mm Lochabstand: 61 mm Kompatible Schrauben: M3 (nicht im Lieferumfang enthalten) Gewicht: 74 g (ca.) Verdrahtung: 3-32 V: Pluspol Gleichstrom Masse (links): Minuspol Gleichstrom Masse (rechts): Minuspol 4-20 mA Ausgang 4-20 mA Ausgang: Pluspol 4-20 mA Ausgangspotentiometer: Stellt den Ausgangsstrombereich von 4 bis 20 mA ein, indem im Uhrzeigersinn gedreht wird, um den Strom zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern. Hinweise: Anpassung der Ausgangsimpedanz: Der Ausgangssignalwiderstand muss die folgenden Anforderungen erfüllen. Gemäß der Formel I = U/R (Strom = Spannung / Widerstand) entspricht der maximale Strom, den der Empfänger erzeugen kann, der Versorgungsspannung geteilt durch den Signalwiderstand. Der Stromgenerator hat daher einen bestimmten Widerstand. Daraus ergibt sich folgende Formel: Versorgungsspannung / (Innenwiderstand des Signals + Innenwiderstand des Stromgenerators) = konstanter Ausgangsstrom. Unser Modul wird mit 5–32 V betrieben. Bei Verwendung einer Niederspannungsversorgung und hohem Innenwiderstand des Signals ist der konstante Ausgangsstrom daher unzureichend. Die Anforderungen an die Signalkompatibilität sind wie folgt: Bei einer 24-V-Versorgung darf der Signalwiderstand 1000 Ohm nicht überschreiten; bei einer 12-V-Versorgung 500 Ohm; und bei einer 5-V-Versorgung 200 Ohm. Ist Ihr Signalwiderstand höher als diese Werte, können Sie die Versorgungsspannung erhöhen oder den Innenwiderstand verringern, um einen ausreichenden konstanten Strom zu gewährleisten. Beachten Sie, dass die Versorgungsspannung 32 V nicht überschreiten darf. Dieses Modul kann mit speicherprogrammierbaren Steuerungen (SPS), Frequenzumrichtern (FU) und Servomotoren verwendet werden. Bei Verwendung dieser Produkte muss die Modulspannung mit der Spannung Ihrer Schnittstelle übereinstimmen. Im Zweifelsfall beginnen Sie mit einer 5-V-Versorgung und versuchen Sie es anschließend mit 12 V oder 24 V. Verwenden Sie im Normalbetrieb nach Möglichkeit eine niedrigere Spannung. Alternativ verfügen SPSen, Frequenzumrichter und Server in der Regel über eine COM+/COM--Schnittstelle zur direkten Stromversorgung. Lieferumfang: 1 Signalgenerator. 1. Stromversorgung: 3,3–30 V DC (12–24 V DC empfohlen). 2. Dieses Modul erzeugt einen Ausgangsstrom von 4–20 mA, der manuell über ein Potentiometer eingestellt werden kann. Es eignet sich zur analogen Strommessung (4–20 mA). 3. Der Ausgangsstrom stabilisiert sich automatisch auf den eingestellten Wert. Das Modul kann auch als Konstantstromquelle mit einem maximalen Ausgangsstrom von 20 mA verwendet werden. 4. Dieses universelle Stromversorgungsmodul ist kompatibel mit speicherprogrammierbaren Steuerungen (SPS), Frequenzumrichtern (FU) und Servomotoren. 5. Mit einem Stromverbrauch von unter 30 mA ist es mit den meisten Geräten kompatibel.
