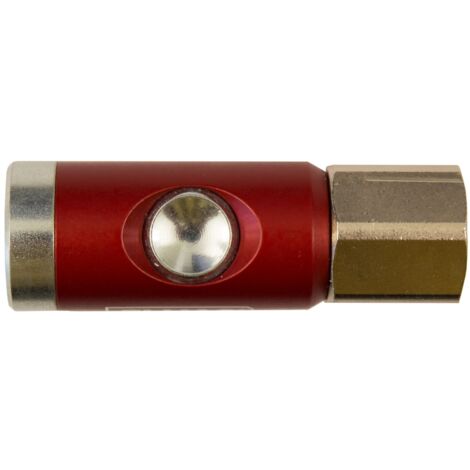

ELMAG Sicherheitskupplung IG 3/8, mit Druckknopf und Drehgelenk DN 7,4

Name: ELMAG Sicherheitskupplung IG 3/8, mit Druckknopf und Drehgelenk DN 7,4
Brand: ELMAG
SKU: 42774
Price: 37.24 EUR
Availability: InStock

~~37,25€~~

Verkauft von Badplanet und 1 weiterer Händler

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Die Sicherheitskupplung IG 3/8" ist eine hochwertige Lösung für Druckluftanwendungen, die den Peitscheneffekt beim Entkuppeln verhindert. Sie ist nach ISO 4414 und DIN EN 983 konstruiert und bietet eine robuste und langlebige Bauweise durch die Verwendung von korrosionsbeständigen Materialien. Die Kupplung ist silikonfrei und erfüllt die REACH- sowie RoHS-Vorgaben.

Technische daten

Nenndurchfluss (nach ISO 6358): 1.800 Nl/min (bei 6 bar Vordruck und Druckabfall 1 bar)

Max. Betriebsdruck (p1): 16 bar

Min. Betriebsdruck (p1): 1 bar

Betriebstemperatur: -20°C bis +100°C

Einbaulage: beliebig

Durchflussrichtung: Kupplung vor Stecker in Stromrichtung

Kompatibilität und Zubehör

Passende Stecker mit AG, IG und Schlauchtülle sind erhältlich, siehe Stahlkupplung HIGH FLOW DN 7, 8.

Installation

Die Kupplung kann in beliebiger Einbaulage montiert werden. Der drehbare Anschluss (Drehgelenk) ermöglicht eine ergonomische Positionierung der Druckknopfbetätigung.

Anwendung

Die Sicherheitskupplung ist ideal für Anwendungen in der Drucklufttechnik, Pneumatik und Rohrleitungstechnik. Sie bietet eine sichere und einfache Handhabung durch die Druckknopfbetätigung, die in zwei Stufen funktioniert: Stufe 1 entlüftet die Kupplung, während der Stecker gesichert bleibt; Stufe 2 entriegelt den Stecker zur gefahrlosen Entnahme.

Weitere Informationen

Materialien: Anschlussstück aus Stahl verzinkt, Gehäuse aus eloxiertem Aluminium, Endstück/Druckknopf/Ventileinsatz aus Stahl verzinkt, Dichtungen aus NBR, Feder/Kugeln aus Edelstahl

Drehachse: 360° (außer bei Kupplungen mit Schlauchtülle)

Eigenschaften

Marke
ELMAG
Material
Messing
Menge pro Pack
1
Für Trinkwasser geeignet
Ja
Verbindungskonfiguration
Außengewinde
Farbe
Rot
Antriebsprofil
Sechskantanschluss
Gewindegröße
3/8" (12x17)
Ausgabethread
3/8" (12x17)
Form
Zylindrisch
Form des Fittings/ des Anschlusses
Zum Aufbau
Haupttyp
Außengewinde
Anschlussmaterial
Messing
Gewicht
140 g
Maximaler Druck
16 bar
Druck
16 bar
Art der Verbindung
Verbindung
Anschlusstyp b (Ausgang)
Ausgang
Verwendungszweck der Verbindung
Für Zuleitungsrohr
ManoMano Art.-Nr
ME31699668
MMID
128111977583
Herstellerreferenz
42774
EAN
9004853427749
