Allgemeine Beschreibung

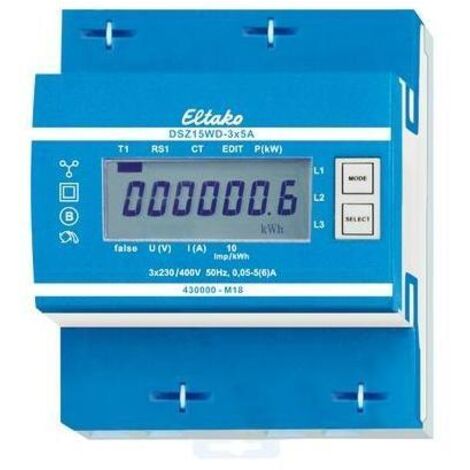

Der digitale Eltako DSZ15WD-3x5A Drehstromzähler ist ein Wandler-Drehstromzähler mit einem setzbaren Wandlerverhältnis und MID-Zertifizierung. Er wurde entwickelt, um den Energieverbrauch in drei Phasen präzise zu messen. Mit einem Stand-by-Verlust von nur 0,5 Watt je Pfad ist er sowohl für Profis als auch für Privatkunden ideal geeignet. Der Zähler verfügt über ein 7-Segment-LCD-Display und eine S0-Schnittstelle, die eine einfache Integration in bestehende Systeme ermöglicht.Technische daten
- Zählertyp: elektronisch
- Nennstrom (In): 5 A
- Maximalstrom (Imax): 6 A
- Nennspannung (Un) N-L: 230 V
- Nennspannung (Un) L-L: 400 V
- Frequenz: 50 Hz
- Genauigkeitsklasse: B (1 %)
- Polart: Vierleiter
- Ausführung: Messwandler
- Energieart: Wirkleistung
- Tarifausführung: Eintarif
- Rücklaufsperre: ja
- Geeicht: ja
- Zulassung: Measuring Instruments Directive
- Impulsausgang: optisch
- Impulsart: S0
- Impulsrate: 10 Imp/kWh (kvarh)
- Anzeigeart: digital
- Montageart: REG
- Breite in Teilungseinheiten: 4
- Breite: 70 mm
- Tiefe: 58 mm
- Höhe: 82 mm
- Ausführung der Schnittstelle: sonstige
- Anzahl der Stellen: 7
- Schutzart (IP): IP20
- Eigenverbrauch: maximal 0,5 Watt Wirkleistung je Pfad
- Anlaufstrom: 10 mA
Kompatibilität und Zubehör
- Es können 1, 2 oder 3 Wandler mit Sekundärströmen bis zu 5 A angeschlossen werden.
- Das Wandlerverhältnis ist einstellbar: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 und 1500:5.
Installation
Der Zähler ist als Reiheneinbaugerät für die Montage auf einer Tragschiene nach DIN-EN 60715 TH35 konzipiert. Er benötigt 4 Teilungseinheiten und hat eine Breite von 70 mm sowie eine Tiefe von 58 mm.
Anwendung
Der Eltako DSZ15WD-3x5A misst die Wirkenergie anhand der durch die Wandler fließenden Ströme. Der Leistungsbezug wird im Display durch einen 10-mal je kWh blinkenden Balken angezeigt. Die Gesamt-Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentanwerte für Leistung, Spannung und Strom je Außenleiter können angezeigt werden.
Weitere Informationen
Nur geeichte Zähler sind nach §25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach §19. Vor Arbeiten an den Stromwandlern müssen die Spannungspfade des Zählers freigeschaltet werden.
