Allgemeine Beschreibung

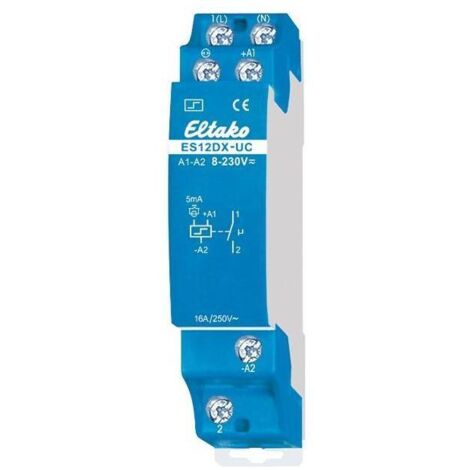

Der Eltako Stromstoßschalter ES12DX-UC ist ideal zur Steuerung von Beleuchtung und elektrischen Haushaltsgeräten. Er funktioniert mit 230 V, unterstützt einen Strom von 16 A und eine maximale Leistung von 2000 W. Dieses Modell mit normalerweise offenem Kontakt gewährleistet einen zuverlässigen und geräuschlosen Betrieb, geeignet für Gleich- und Wechselstrom. Mit der patentierten Duplex-Technologie sorgt er für eine deutliche Reduzierung des Verschleißes und ermöglicht ein präzises Schalten im Nulldurchgang. Dank kompakter Bauweise lässt sich der Schalter einfach auf einer DIN-Schiene montieren.Technische daten
- Funktion: elektronisch Schalter
- Montageart: DIN-Schiene
- Breite in Teilungseinheiten: 1
- Einbautiefe: 58 mm
- Anzahl der Kontakte als Schließer: 1
- Steuerspannung 1: 8..230 V
- Steuerspannungsart 1: AC/DC
- Frequenz der Steuerspannung 1: 50 Hz
- Steuerspannung 2: 230 V
- Steuerspannungsart 2: AC
- Frequenz der Steuerspannung 2: 50 Hz
- Bemessungsschaltstrom: 16 A
- Versorgungsspannung: 250 V
- Spannungsart der Versorgungsspannung: AC
- Max. Glühlampenlast: 2000 W
- Max. Leuchtstofflampenlast: 1000 VA
- Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
- Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
- Max. Schaltstrom (cos phi: 0,6): 4 A
- Geeignet für Handbedienung: Nein
Kompatibilität und Zubehör
- Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Stromstoßschalter S12-100-.
- Bei Verwendung in einem Stromkreis mit einem Feldfreischalter FR12-230V wird keine zusätzliche Grundlast benötigt.
Installation
Der Stromstoßschalter ist für die Montage auf einer Tragschiene DIN-EN 60715 TH35 geeignet. Die Breite beträgt 1 Teilungseinheit (18 mm).
Anwendung
Der Eltako ES12DX-UC ermöglicht effizientes Schalten ohne Stand-by-Verlust und ist ideal für moderne Installationen. Die Ansteuerung erfolgt flexibel über einen Multispannungseingang von 8 bis 230 V oder 230 V mit maximal 5 mA Glimmlampenstrom.
Weitere Informationen
Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Der Schalter hat ein sehr geringes Schaltgeräusch und benötigt keine ständige Stromversorgung, was zu einem Stand-by-Verbrauch von nur 0,1 Watt führt.
