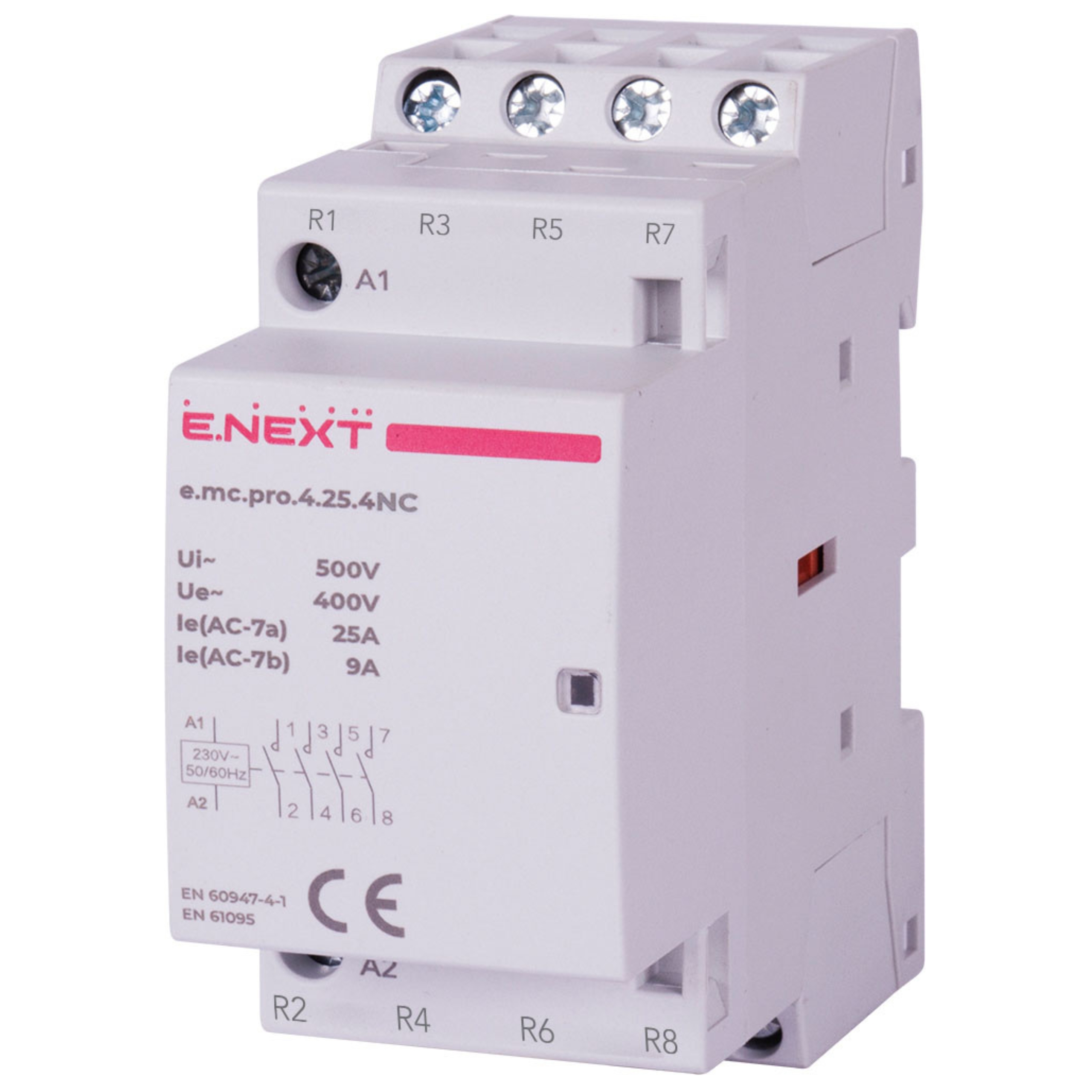

E.next p005224 Modulares Schütz PRO 4P 25A 4NC 230V AC

E.next p005224 Modulschütz PRO 4P 25A 4NC 230V AC

Das Modulschütz E.next PRO in der 4-poligen Ausführung mit dem 4NC Kontaktsystem ist für Steuern und Trennen von Stromkreisen in privaten, gewerblichen und industriellen Anlagen konzipiert. Es unterstützt einen Nennstrom von 25 A und eine Steuerspannung von 230 V AC, wodurch ein breites Anwendungsspektrum gewährleistet ist.

Das Gerät zeichnet sich durch seine kompakte Bauweise (36 mm breit), die einfache Montage auf einer 35-mm-DIN-Schiene und seine hohe mechanische und elektrische Belastbarkeit aus. Die 4NC-Kontaktanordnung gewährleistet die zuverlässige Trennung von vier Stromkreisen gleichzeitig, was insbesondere in Systemen mit umfassendem Schutzbedarf von Vorteil ist.

Technische Daten:

• Polzahl: 4P
• Kontaktanordnung: 4NC
• Steuerspulenspannung Uc: AC 230V
• Betriebsspannung Ue: AC 400V
• Nennstrom In: 25A
• Nutzungskategorie: AC-1, AC-7a, AC-7b
• Nennkurzschlussstrom: 3000A
• Impulsspannungsfestigkeit Uimp: 4kV
• Isolationsspannung Ui: 500V
• Frequenz: 50Hz
• Mechanische/elektrische Lebensdauer: 1.000.000 / 150.000 Zyklen
• Max. Anzahl der Schaltzyklen pro Stunde: 30
• Maximaler Drahtquerschnitt: 10 mm²
• Anzugsmoment: 0,8 Nm
• Schutzart: IP20
• Betriebstemperatur: -25…+60 °C
• Montagehöhe: bis zu 2000 m über dem Meeresspiegel
• Breite: 36 mm
• Montage: 35-mm-DIN-Schiene
• Betriebslage: beliebig

Anwendungen:

• ✔️ Trennung von Stromkreisen in Wohn- und Industrieanlagen
• ✔️ Gebäudeautomation und Steuerungssysteme
• ✔️ Schalttafeln und Steuerschränke
• ✔️ Anwendungen, die die vollständige Trennung von vier Stromkreisen erfordern
• ✔️ Lasten bis 25 A

Vorteile des E.next PRO-Schützes:

• ✅ Kontaktanordnung 4NC - vollständige Trennung von vier Stromkreisen
• ✅ Unterstützt Ströme bis 25 A
• ✅ Steuerspannung 230 V AC ✅ Kompakte Breite 36 mm ✅ Hohe Lebensdauer – 1 Million Schaltzyklen ✅ Stabiler Betrieb bei Temperaturen von -25 bis +60 °C ✅ Einfache Montage auf einer 35-mm-DIN-Schiene
