Höhenverstellung 35 bis 55 mm: Dachhaken Edelstahl A2, Flachstahl 30 x 5 mm, Langloch 40 x 10 mm

Name: Höhenverstellung 35 bis 55 mm: Dachhaken Edelstahl A2, Flachstahl 30 x 5 mm, Langloch 40 x 10 mm
Brand: ENVIRON
SKU: 0746052539104
Price: 10.95 EUR
Availability: InStock

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von Ganzheitliche Energiekonzepte Online Shop

Produktinformationen

Beschreibung

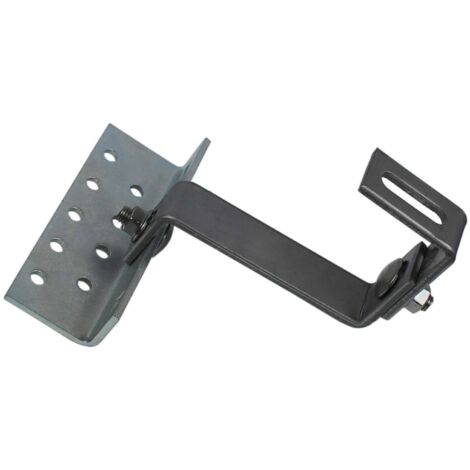

environ Dachhaken Edelstahl A2, 3-fach verstellbar, Höhenverstellung 35 bis 55 mm

Dachhaken für die Aufnahme von Aluschienen und Profilschienen bei der Aufdachmontage von Photovoltaikmodulen. Verschraubung mit Holzschrauben direkt im tragenden Dachaufbau.

Mechanische Einbindung

Der Haken wird auf Sparren oder Dachlattung geschraubt, die Last geht direkt in den Dachstuhl
Höhenverstellung 35 bis 55 mm gleicht Ziegelhöhe und Lattenstärke aus, ohne den Ziegel zu belasten
Langloch 40 x 10 mm nimmt den seitlichen Versatz beim Fluchten der Schiene auf
Befestigungsbohrungen 9 x 9 mm sind versetzt angeordnet, dadurch Verschraubung in zwei Ebenen
Flachstahl-Haken 30 x 5 mm überbrückt den Ziegel bis zur Schienenebene

Technische Daten

Werkstoff: Edelstahl A2
Flachstahl Haken: 30 x 5 mm
Grundplatte: 4 mm Stärke, die beiden weiteren Teile jeweils 5 mm
Höhenverstellbar: 35 bis 55 mm
Befestigungsbohrungen: 9 x 9 mm, versetzt
Langloch: 40 x 10 mm
Zu Traglast, Gewicht und Gesamtlänge liegen keine Herstellerangaben vor

Montagehinweise für die Fachkraft

Dachhaken immer auf dem Sparren oder auf einer tragfähigen Konterlattung befestigen, nie allein auf der Ziegellattung
Ziegel vor dem Setzen abnehmen, den Auflagebereich am Ziegel ausklinken oder unterfüttern, damit der Haken nicht auf dem Ziegel aufliegt
Höhe so einstellen, dass zwischen Haken und darüberliegendem Ziegel Spiel bleibt und keine Zwangskraft entsteht
Anzahl und Abstand der Dachhaken nach den Wind- und Schneelastannahmen des Standorts festlegen
Nur Edelstahl-Holzschrauben verwenden, Mischbauweise aus verzinktem Stahl und Edelstahl vermeiden
Nach dem Eindecken die Dichtigkeit im Bereich des Hakendurchtritts prüfen

Lieferumfang

environ Dachhaken Edelstahl A2, 3-fach verstellbar
Ohne Holzschrauben, Montageschienen und Modulklemmen

Eigenschaften

Marke
ENVIRON
Material
Edelstahl
Länge
4 cm
Montageart
Zum Anschrauben
Art des Solarpanelzubehörs
Befestigung
ManoMano Art.-Nr
ME95525984
MMID
516916257748
Herstellerreferenz
0746052539104
EAN
0746052539104
