Produktinformationen
Beschreibung

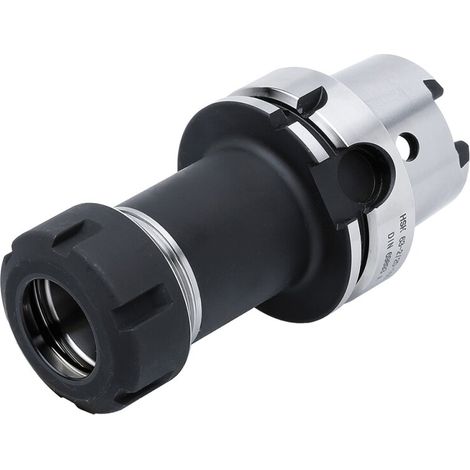

ER-Spannzangenfutter HSK 63 ER DIN 69893 HSK-A
Beschreibung
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Verwendung
- Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen
Lieferumfang
- Mit gewuchteter Spannmutter
Technische Daten
- DCONWS - Spannbereich
- LPR - Auskraglänge
- DLN - Durchmesser ER-Spannmutter
- THID - Anzugsgewinde Morsekegel
| Artikelnummer | DCONWS | Typ | LPR | DLN | THID |
| A63.02.10.0 | 1 - 10 | 426E / ER 16 | 75 | 32 | - |
| A63.02.13.0 | 2 - 13 | 428E / ER 20 | 75 | 35 | - |
| A63.02.16.0 | 2 - 16 | 430E / ER 25 | 75 | 42 | - |
| A63.02.20.0 | 2 - 20 | 470E / ER 32 | 75 | 50 | - |
| A63.02.26.0 | 3 - 26 | 472E / ER 40 | 85 | 63 | - |
| A63.02.10 | 1 - 10 | 426E / ER 16 | 100 | 32 | M10 x 1,5 |
| A63.02.13 | 2 - 13 | 428E / ER 20 | 100 | 35 | M12 x 1,75 |
| A63.02.16 | 2 - 16 | 430E / ER 25 | 100 | 42 | M16 x 2,0 |
| A63.02.20 | 2 - 20 | 470E / ER 32 | 100 | 50 | M16 x 2,0 |
| A63.02.26 | 3 - 26 | 472E / ER 40 | 120 | 63 | M16 x 2,0 |
| A63.02.10.130 | 1 - 10 | 426E / ER 16 | 130 | 32 | M10 x 1,5 |
| A63.02.13.130 | 2 - 13 | 428E / ER 20 | 130 | 35 | M12 x 1,75 |
| A63.02.16.130 | 2 - 16 | 430E / ER 25 | 130 | 42 | M16 x 2,0 |
| A63.02.20.130 | 2 - 20 | 470E / ER 32 | 130 | 50 | M16 x 2,0 |
| A63.02.26.130 | 3 - 26 | 472E / ER 40 | 130 | 63 | M16 x 2,0 |
| A63.02.10.1 | 1 - 10 | 426E / ER 16 | 160 | 32 | M10 x 1,5 |
| A63.02.13.1 | 2 - 13 | 428E / ER 20 | 160 | 35 | M12 x 1,75 |
| A63.02.16.1 | 2 - 16 | 430E / ER 25 | 160 | 42 | M16 x 2,0 |
| A63.02.20.1 | 2 - 20 | 470E / ER 32 | 160 | 50 | M16 x 2,0 |
| A63.02.26.1 | 3 - 26 | 472E / ER 40 | 160 | 63 | M16 x 2,0 |
| A63.02.10.3 | 1 - 10 | 426E / ER 16 | 200 | 32 | M10 x 1,5 |
| A63.02.13.3 | 2 - 13 | 428E / ER 20 | 200 | 35 | M12 x 1,75 |
| A63.02.16.3 | 2 - 16 | 430E / ER 25 | 200 | 42 | M16 x 2,0 |
| A63.02.20.3 | 2 - 20 | 470E / ER 32 | 200 | 50 | M16 x 2,0 |
| A63.02.26.3 | 3 - 26 | 472E / ER 40 | 200 | 63 | M16 x 2,0 |
Eigenschaften
- MarkeKEMMLER
- ManoMano Art.-NrME200914165
- MMID920588363488
- HerstellerreferenzA63.02.16.0
- EAN4250001111656
