Produktinformationen
Beschreibung

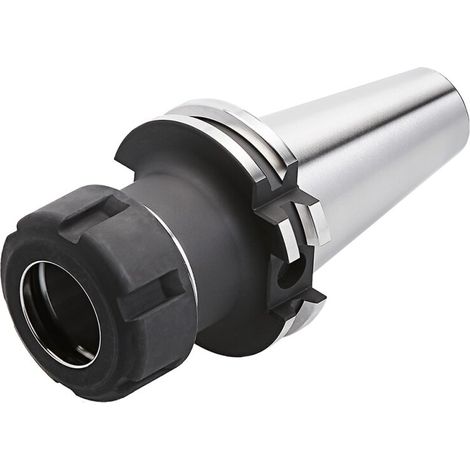

ER-Spannzangenfutter SK 40 DIN 69871 AD
Beschreibung
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Verwendung
- Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Lieferumfang
- Mit gewuchteter Spannmutter
Technische Daten
| Artikelnummer | DCONWS (Spanndurchmesser) | Typ | LPR (Auskraglänge) | DLN (Durchmesser ER-Spannmutter) | THID (Anzugsgewinde Morsekegel) |
| 402.02.10 | 1-10 | 426E / ER 16 | 63 | 32 | M10x1,5 |
| 402.02.13 | 2-13 | 428E / ER 20 | 70 | 35 | M12x1,75 |
| 402.02.16 | 2-16 | 430E / ER 25 | 60 | 42 | M16x2,0 |
| 402.02.20 | 2-20 | 470E / ER 32 | 70 | 50 | M16x2,0 |
| 402.02.26 | 3-26 | 472E / ER 40 | 80 | 63 | M16x2,0 |
| 402.02.10.1 | 1-10 | 426E / ER 16 | 100 | 32 | M10x1,5 |
| 402.02.13.1 | 2-13 | 428E / ER 20 | 100 | 35 | M12x1,75 |
| 402.02.16.1 | 2-16 | 430E / ER 25 | 100 | 42 | M16x2,0 |
| 402.02.20.1 | 2-20 | 470E / ER 32 | 100 | 50 | M16x2,0 |
| 402.02.26.1 | 3-26 | 472E / ER 40 | 100 | 63 | M16x2,0 |
Eigenschaften
- MarkeKEMMLER
- ManoMano Art.-NrME200913978
- MMID848777570939
- Herstellerreferenz402.02.20
- EAN4250001005214
