Allgemeine Beschreibung

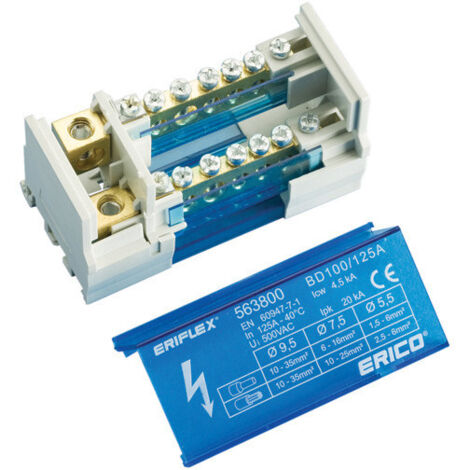

Der zweipolige Verteilerblock BD100/125AL ist ein zuverlässiges und sicheres Produkt für elektrische Installationen. Die transparente Schutzabdeckung und die Isolierschirme sorgen für eine klare Sicht auf die Anschlüsse und erhöhen die Sicherheit. Der Verteilerblock ist aus halogenfreiem Material gefertigt und selbstverlöschend gemäß UL94V-0.Technische daten
- Artikelnummer: 563810
- Polzahl: 2
- Maximaler Bemessungsstrom, IEC: 125 A
- Bemessungskurzzeitstromfestigkeit (Icw) 1s: 4,5 kA
- Stoßkurzschlussstrom (Ipk): 25 kA
- Maximale Betriebsspannung, IEC (Ui): 690 V
- Anzahl der Anschlüsse auf der Netzseite: 1
- Leitungsseitige Litzengröße: 10 – 35 mm²
- Leitungsseitige Litzengröße - in Aderendhülsen: 10 – 35 mm²
- Anzahl der Anschlüsse: 14
- Nachgeschaltete Litzengröße: (11) 2,5 – 6 mm²; (3) 10 – 25 mm²
- Nachgeschaltete Litzengröße - in Aderendhülsen: (11) 1,5 – 6 mm²; (3) 6 – 16 mm²
- Abmessungen: Tiefe: 50 mm, Höhe: 50 mm, Breite: 162 mm
- Gewicht: 0,27 kg
- Flammhemmend: UL® 94V-0
- Konform mit: IEC® 60947-7-1
Kompatibilität und Zubehör
- Montagemethode: DIN-Schiene oder Schraubmontage an einer Metallplatte
- Eingang und Ausgänge sind getrennt
Weitere Informationen
- RoHS-konform
- Konform mit EN 45545
- Erreichte HL3-Klassifizierung für Abschnitt R23 und HL2-Klassifizierung für Abschnitt R22
