Allgemeine Beschreibung

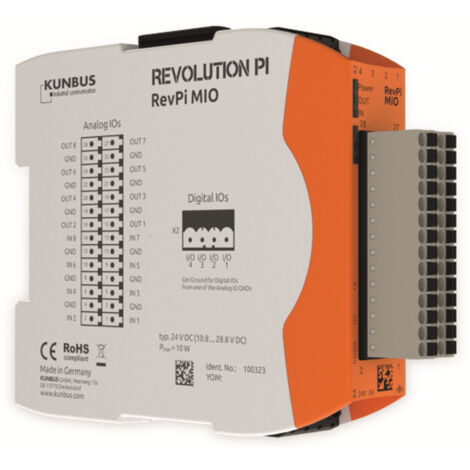

Das RevPi MIO ist ein Multi-I/O-Erweiterungsmodul, das sowohl digitale als auch analoge Eigenschaften kombiniert. Es bietet 8 analoge Eingänge und 8 analoge Ausgänge, die über eine 28-polige Klemmleiste an der Frontseite des Moduls angeschlossen werden können. Zusätzlich verfügt das Modul über 4 digitale Kanäle, die flexibel als digitale Eingänge oder Ausgänge konfiguriert werden können. RevPi MIO ist ideal für den Einsatz mit Temperaturfühlern, Ventilen, Reglern oder anderen Sensoren in industriellen Steuerungen.Technische daten
- Typ: Erweiterungsmodul
- Modell: RevPi
- Serie: MIO
- Schutzart: IP20
- Befestigung: Hutschiene
- Schnittstellen: 8x analoge Eingänge, 8x analoge Ausgänge, 4x digitale Ein-/Ausgänge
- Betriebsspannung: 12/24 V
- Maße (BxHxL): 22,5x96x111 mm
Kompatibilität und Zubehör
- Kompatibel mit RevPi Basismodulen (RevPi Core und RevPi Connect)
Installation
Das RevPi MIO wird über eine Steckbrücke mit den RevPi Basismodulen verbunden und kann einfach auf einer Hutschiene montiert werden.
Anwendung
Die analogen Eingänge und Ausgänge arbeiten mit 0 – 10 V und können so konfiguriert werden, dass sie sich wie digitale Eingänge verhalten. Die Schaltschwellen sind für jeden Kanal individuell einstellbar. Die digitalen Kanäle unterstützen verschiedene Betriebsmodi wie PWM-Input, Impulsmessungen und GPO 24 V Pegelausgabe.
Weitere Informationen
- Jeder analoge Eingang hat einen 100-kΩ-Eingangswiderstand und einen Hardwarefilter mit einer Grenzfrequenz von 1,5 kHz.
- Die Eingänge sind mit einer Schutzdiode gegen ESD-Impulse abgesichert.
