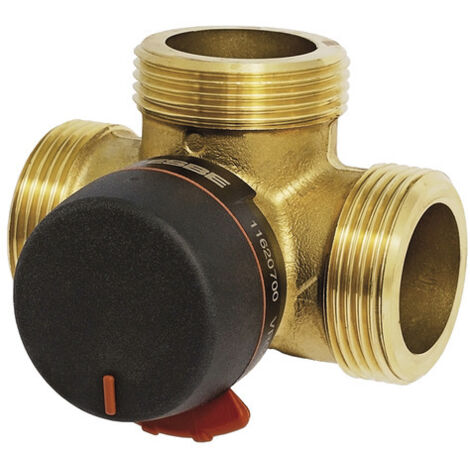

Esbe 3-Wege-Umschaltmischer VRG232 Außengewinde flachdichtend symmetrisches Fließbild, DN 25, Kvs 10, G 1 1/4", Messing
Der 3-Wege Umschaltmischer der Serie VRG232 ermöglicht eine präzise Steuerung in Umlaufwassersystemen durch Mischen oder Verteilen von Medien. Das aus entzinkungsbeständigem Messing gefertigte Bauteil zeichnet sich durch ein symmetrisches Fließbild und ein dreh- sowie wendbares Skalenschild aus, das eine flexible Anpassung an verschiedene Einbausituationen erlaubt. Mit einer Druckstufe von PN 10 und einem Kvs-Wert von 10 m³/h ist der Mischer für anspruchsvolle Anwendungen in der Haustechnik ausgelegt.
Flexibilität bei der Montage
Die Konstruktion ist auf eine einfache Integration in bestehende Anlagen ausgerichtet. Durch die Symbolmarkierungen an den Anschlüssen und das wendbare Skalenschild lässt sich die Ausrichtung des Ventils optimal an die räumlichen Gegebenheiten vor Ort anpassen. Die Verwendung hochwertiger Materialien wie Messing für das Gehäuse und den Ventileinsatz sowie EPDM für die O-Ringe sorgt für eine zuverlässige Funktion im Betrieb.
Einsatzbereiche und Medien
Das Bauteil ist für den Einsatz in Umlaufwassersystemen konzipiert und verarbeitet neben Wasser gemäß VDI2035 auch Wasser-Glycol-Mischungen mit einem Glycolanteil von bis zu 50 Prozent sowie Wasser-Ethanol-Mischungen bis zu 28 Prozent. Der Mischer arbeitet in einem Medientemperaturbereich von -10 °C bis 110 °C, wobei kurzzeitig Temperaturen bis 130 °C zulässig sind. Die lineare Kennlinien-Charakteristik unterstützt eine exakte Regelung des Durchflusses.
Technische Daten
- Nenndurchmesser: DN 25
- Kvs-Wert: 10 m³/h
- Anschluss: Außengewinde G 1.1/4 Zoll flachdichtend
- Druckstufe: PN 10
- Medientemperatur: -10 °C bis 110 °C (kurzzeitig 130 °C)
- Leckrate: < 0,5 % bei 100 kPa Differenzdruck
- Drehmoment: < 3 Nm
- Gehäusematerial: Messing (entzinkungsbeständig)
Der Mischer überzeugt durch seine Langlebigkeit und präzise Regelbarkeit. Mit einem Kvs-Wert von 10 m³/h und einer robusten Ausführung für einen Betriebsdruck von PN 10 bietet er eine zuverlässige Lösung für die effiziente Medienverteilung. Die einfache Handhabung durch das wendbare Skalenschild und die Kompatibilität mit verschiedenen Wasser-Glycol-Gemischen machen ihn zu einer vielseitigen Komponente für professionelle Installationen.
Produktspezifikation
- Hersteller-Serie: VRG230, 3-Umschaltmischer
- Hersteller-Modellnummer: VRG232
- Hersteller-Warengruppe: Mischer
- Hersteller-Produktgruppe: Serie VRG 230 (Umschalt)
- Hersteller-Artikelnummer: 11620700
- Oberflächenschutz: unbehandelt
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Werkstoff des Gehäuses: Messing
- Druckstufe Artikel: PN 10
- Mit Kupplungsanschluss 3: nein
- Länge Anschluss 1: 20,5
- Länge Anschluss 2: 82
- Länge Anschluss 3: 20,5
- Mit Kupplungsanschluss 1: nein
- Mit Kupplungsanschluss 2: nein
- Kvs-Wert: 10
- Anschlüsse: Außengewinde
- Nenndurchmesser: DN 25
- Max. Differenzdruck in geöffneter Stellung: 1
- Leckverlust des Kvs-Wertes: 0,5
- Kennlinien-Charakteristik: linear
- Kvs-Wert Bypass: 10
Eigenschaften
- MarkeESBE
- FarbeBronze
- ProduktveredelungVerchromt
- Menge pro Pack1 Stücke
- MaterialMessing
- Für Trinkwasser geeignetJa
- VerbindungskonfigurationAußengewinde
- Nennmaß2.5 cm
- FormZylindrisch
- KörpermaterialMetall
- VentilmechanismusAbsperrklappe
- Gewicht0.762 kg
- VentiltypMischventil
- ManoMano Art.-NrME35732692
- MMID631666986221
- Herstellerreferenz11620700
- EAN7330193036153
