Allgemeine Beschreibung

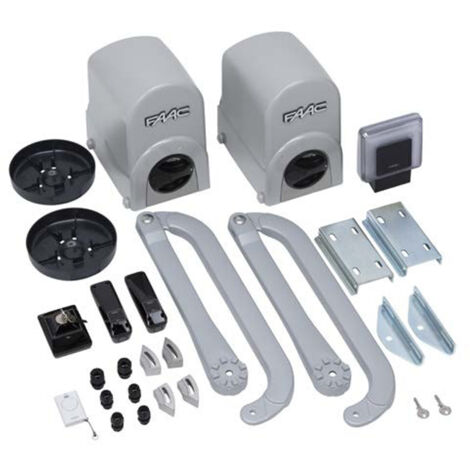

Das FAAC HYBRID KIT 24V 105683 ist ein komplettes Automatisierungskit für zweiflügelige Flügeltore mit einer maximalen Flügelbreite von 2 Metern. Es kombiniert die Vorteile der Hydraulik mit der Sicherheit von 24V-Technologie und ist für den privaten Gebrauch konzipiert. Der Bausatz enthält originale FAAC-Hydraulikkolben und ist für intensive Arbeitszyklen in Mehrfamilienhäusern geeignet.Technische daten
- Maximale Flügelbreite: 2 m
- Hub: 300 mm
- Stangenhub: 311 mm
- Maximaler Flügelöffnungswinkel: 110 Grad
- Gewicht: 6,5 kg
- Netzspannung: 220-240 V, 50/60 Hz
- Motorspannung: 24 V DC
- Maximale Leistung: 60 W
- Maximale Schubkraft: > 5000 N
- Maximale Stangengeschwindigkeit: > 25 mm/sec
- Betriebsumgebungstemperatur: -20 °C bis +55 °C
- Schutzklasse: IP55
- Öltyp: FAAC HP OIL
- Abmessungen (BxTxH): 1113 x 85 x 119 mm
Kompatibilität und Zubehör
- 2 Antriebe S450H CBAC 104100
- 1 elektronische Platine E124 790284
- 1 Gehäuse Mod. E für elektronische Platinen 720119
- 1 XLED-Blinker 410029
- 1 Paar Lichtschranken XP 20B D 785103
- 1 Schlüsselschalter XK10 B BUS 401304
- 1 XF 433 MHz Empfänger 787831
- 1 XT2 2-Kanal-Sender 433 SLH LR 787007
- 1 automatisches FAAC-Schild
- 1 Sicherheitszertifikate, Anleitungen und Benutzerhandbuch
- Gemeinsames Zubehör: Notstromakkusatz XBAT 24, Säule (max. Höhe 628 mm), Fundamentplatte für Säule, Elektroschloss, Säulenschließer, Innen- und Außenzylinder mit Schlüsseln
Installation
Die Installation des FAAC HYBRID KIT erfolgt durch die Montage der Antriebe an den Flügeltoren und die Verbindung der elektronischen Komponenten gemäß den beiliegenden Anleitungen. Mechanische Öffnungs- und Schließanschläge sind serienmäßig eingebaut, sodass externe Torendanschläge nicht erforderlich sind.Anwendung
Das FAAC HYBRID KIT ist ideal für die Automatisierung von privaten und kleingewerblichen Flügeltoren. Es bietet eine hohe Öffnungs- und Schließgeschwindigkeit und ist für den Dauerbetrieb ausgelegt.Weitere Informationen
- Integrierter absoluter Sicherheitscodierer SAFEcoder mit Quetschschutz und Umkehrfunktion bei Hindernissen
- Modell CBAC mit Stromregelventilen in beiden Manövern und totaler Blockierung
- Hinderniserkennung über integrierten Encoder
- 24 Monate Garantie
