Allgemeine Beschreibung

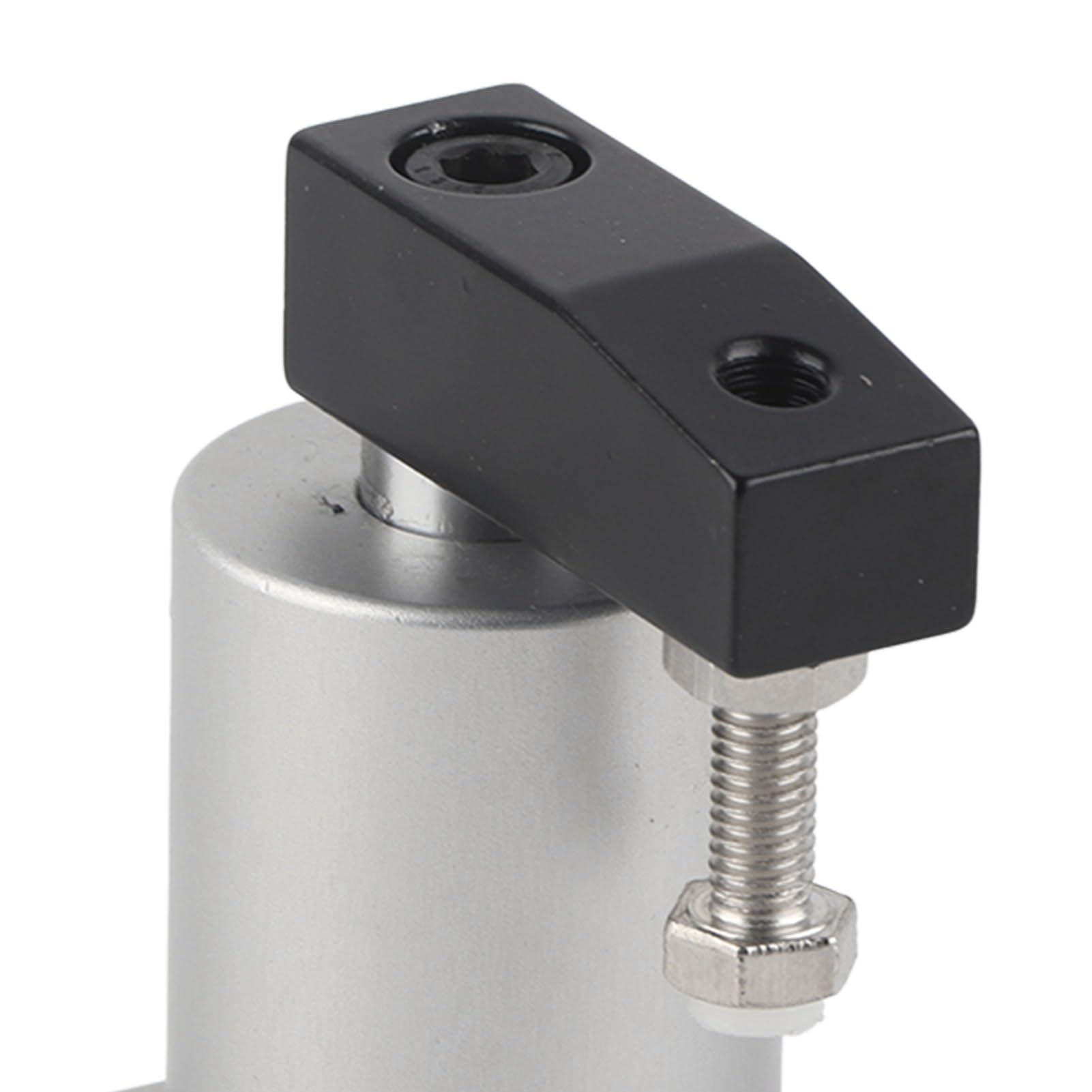

Der Fafeicy pneumatische Drehzylinder ist ein hochqualitatives Rotationspneumatikwerkzeug, das für präzise Anwendungen in der Industrie entwickelt wurde. Mit einem 90-Grad-Winkel und einem Klemmwinkel bietet er eine zuverlässige Leistung für verschiedene pneumatische Anwendungen.Technische daten
- Artikeltyp: Rotationspneumatikzylinder
- Material: Aluminiumlegierung
- Innendurchmesser: Ca. 25 mm
- Außendurchmesser der Kolbenstange: Ca. 14 mm
- Aktionstyp: Zusammengesetzter Aktionstyp
- Arbeitsmedium: Luft (gefiltert durch einen Filter über 40 μm)
- Betriebsdruckbereich: 0,15-1,0 MPa (22 ~ 145 psi)
- Garantierte Druckbeständigkeit: 1,5 MPa (215 psi)
- Arbeitstemperatur: -20 bis 80 °C
- Betriebsgeschwindigkeitsbereich: 50-200 mm/s
- Bereich der Reisetoleranz: 1,0 mm
- Drehwinkeltoleranzbereich: ± 1,5 °
- Puffertyp: Keine
- Rohrdurchmesser: M5x0,8
Installation
- Wenn der Zylinder entfernt und längere Zeit nicht benutzt wird, achten Sie auf Rostschutz auf der Oberfläche, fügen Sie den Einlass- und Auslassöffnungen Staubschutzkappen hinzu und tragen Sie Rostschutzöl auf die Oberfläche auf Kolbenstangenende auf.
- Die Klemmebene muss senkrecht zur Zylinderachse stehen.
- Bewegen Sie das Werkstück nach dem Festklemmen nicht.
- Vor dem Verrohren des Zylinders müssen die Rückstände im Rohr entfernt werden, damit keine Rückstände in den Zylinder gelangen.
- Das im Zylinder verwendete Medium sollte vor der Verwendung mit einem Filterelement über 40 μm gefiltert werden.
