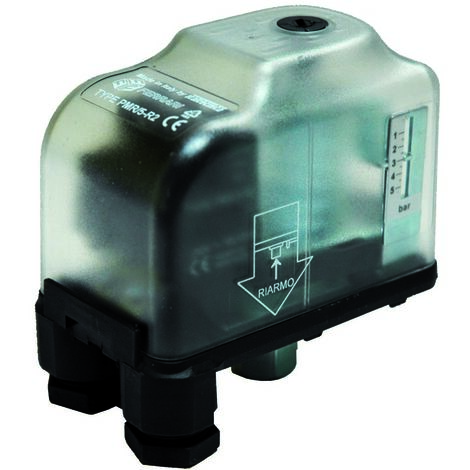

Blockierdruckschalter mit manueller Rückstellung für Heizung

Der manuell rückstellbare Druckschalter ist eine Sicherheitseinrichtung, die den Wärmeerzeuger in Heizungsanlagen automatisch abschaltet, sobald ein voreingestellter Wasserdruckgrenzwert erreicht wird.

Technische Daten:

• Norm: Richtlinie 2014/68/EU
• Einsatzbereich: Heizungsanlagen
• Anschluss: 1/4" Innengewinde
• Einbau: Horizontal oder vertikal
• Medium: Wasser oder 50 % Wasser-Glykol-Gemisch
• Membran: EPDM
• Kontakte: Doppelter elektrischer Schließer (NA)
• Nennstrom: 16(10) A
• Maximale Spannung: 250 VAC 50/60 Hz
• Schutzart: IP44
• Betriebsdruck: 5 bar
• Einstellbereich: 2 ÷ 4,5 bar (voreingestellt auf 3 bar)
• Min./Max.-Differenz: 0,5 bar
• Betriebstemperatur: -20 °C bis +110 °C

Funktionsweise:

Der Druckschalter schaltet den Wärmeerzeuger automatisch ab, wenn der Wasserdruck den eingestellten Abschaltwert erreicht. Die Rückstellung erfolgt ausschließlich durch manuelles Betätigen der Reset-Taste, nachdem der Druck um mindestens 0,4 bar unter den Abschaltwert gesunken ist.

Vorteile:

• Automatischer Überdruckschutz
• Manuelle Rückstellung zur kontrollierten Überprüfung nach einer Abschaltung
• Doppelter elektrischer Kontakt für zusätzliche Sicherheit
• Widerstandsfähige und langlebige EPDM-Membran
• Entspricht der europäischen Richtlinie 2014/68/EU
• Flexible horizontale oder vertikale Installation
• Kompatibel mit Wasser und Glykolgemischen
• Schutzart IP44 für feuchte Umgebungen

Anwendungen:

Heizkessel für den privaten und industriellen Gebrauch, Heizungsanlagen, Wärmeerzeuger, Zentralheizungssysteme, Überdruckschutz in geschlossenen Kreisläufen.

Installation:

Der Druckschalter wird über einen 1/4"-Innengewindeanschluss horizontal oder vertikal an die Rohrleitung der Heizungsanlage montiert. Die Kontakte sind gemäß dem Schaltplan elektrisch an den Heizkessel oder Wärmeerzeuger anzuschließen. Vor der Inbetriebnahme die Einstellung überprüfen.

Sicherheit:

Das Gerät ist für die Sicherheit der Anlage unerlässlich. Bei Überdruck unterbricht der Druckschalter die Stromversorgung des Generators und verhindert so Schäden. Die manuelle Rückstellung zwingt den Bediener, die Ursache der Blockierung zu überprüfen, bevor der Betrieb wieder aufgenommen wird.
