Allgemeine Beschreibung

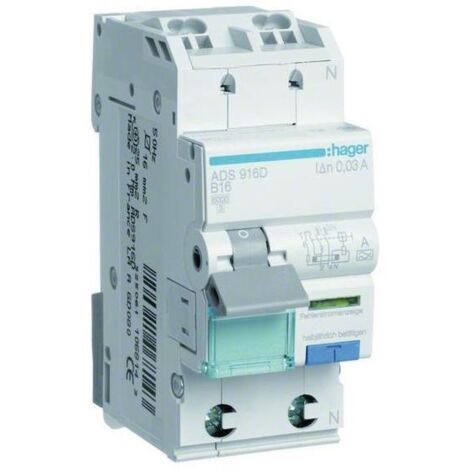

Der Hager ADS916D ist ein Fehlerstrom-Leitungsschutzschalter 1P+N mit einer Nennstromstärke von 16 A und einem Fehlerstrom von 0,03 A. Er schützt elektrische Stromkreise vor Überlastungen und Kurzschlüssen und ist für den Einsatz in elektrischen Verteilungen konzipiert. Mit einer kompakten Breite von 35 mm und einem Gewicht von 0,22 kg ist er einfach zu installieren und gewährleistet Zuverlässigkeit und Sicherheit.Technische daten
- Polzahl (gesamt): 2
- Anzahl der abgesicherten Pole: 1
- Bemessungsspannung: 240 V
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Fehlerstrom-Typ: A
- Energiebegrenzungsklasse: 3
- Bemessungsabschaltvermögen nach IEC 60947-2: 6 kA
- Bemessungsschaltvermögen Icn nach EN 61009-1: 6 kA
- Abschaltcharakteristik: unverzögert
- Stoßstromfestigkeit: 0,25 kA
- Spannungsart: AC
- Frequenz: 50 Hz
- Auslösecharakteristik: B
- Mitschaltender Neutralleiter: Ja
- Mit Verriegelungsvorrichtung: Ja
- Überspannungskategorie: 3
- Verschmutzungsgrad: 2
- Umgebungstemperatur während des Betriebs: -25..40°C
- Breite in Teilungseinheiten: 2
- Einbautiefe: 68 mm
- Unterputzmontage: Ja
- Fehlauslöseschutz: Nein
Kompatibilität und Zubehör
- Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen
- Einfache Einzelentnahme aus dem Phasenschienenverbund
Installation
Der Hager ADS916D ist einfach in elektrischen Verteilungen zu installieren. Er verfügt über eine QuickConnect-Klemme, die eine schnelle und sichere Verbindung ermöglicht.
Anwendung
Dieser Fehlerstrom-Leitungsschutzschalter ist ideal für den Schutz von elektrischen Stromkreisen in Wohn- und Gewerbegebäuden. Er bietet Sicherheit und Zuverlässigkeit in der Stromversorgung.
Weitere Informationen
Der Schalter entspricht den Normen DIN EN 61009-1 (VDE 0664-20) und ist mit einem Berührungsschutz nach IP2x ausgestattet. Er verfügt über eine externe blaue Test-Taste und eine Fehlerstromanzeige.
