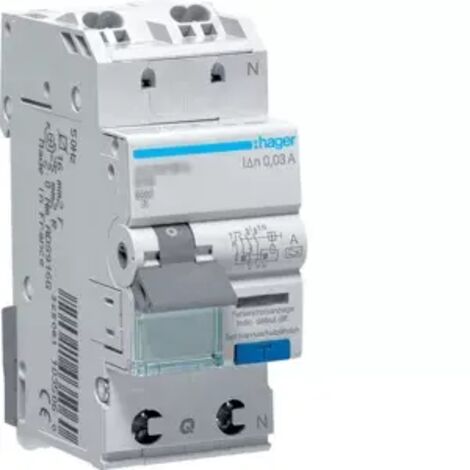

hager Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P plus N 6kA B-13A 30mA Typ A

hager Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P plus N 6kA B-13A 30mA Typ A

Fehlerstrom-Leitungsschutzschalter nachDIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 13 A
Bemessungsfehlerstrom Idn: 30
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 4.8 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1.5 - 4.0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1.5 - 4.0 mm²

Fabrikat : Hager

Artikel : ADS913D

Produktspezifikation

• Anschlussart: quickconnect
• Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
• Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
• Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1,5 - 4,0 mm²
• Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1,5 - 4,0 mm²
• Anzahl Module: 2
• Auslösecharakteristik: B
• Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
• Bemessungsbetriebsspannung Ue: 240 - 240 V
• Bemessungsfehlerstrom Idn: 30 mA
• Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
• Betriebstemperatur: -25 - 40 °C
• Breite: 35 mm
• Einstellung des thermischen Auslösers in AC: 1,13 - 1,45 A
• Energiebegrenzungsklasse I²t: 3
• Frequenz: 50 - 50 Hz
• Geeignet für DIN Schiene: Ja
• Gerätelebensdauer, elektrische Schaltspiele: 2000
• Gerätelebensdauer, mechanische Schaltspiele: 2000
• Gesamtverlustleistung unter Nennstrom: 4,8 W
• Höhe: 94 mm
• IP-Klasse (Ingress Protection): IP2X
• Isolationsspannung Ui: 500 V
• Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern: 1
• Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern: 0,95
• Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern: 0,90
• Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern: 0,85
• Lager-/Transporttemperatur: -25 - 70 °C
• Max. Betriebsspannung: 240 V
• Max. Höhe: 2000 m
• Nennstrom: 13 A
• Nennstrom bei -10°C: 14,63 A
• Nennstrom bei -15°C: 14,82 A
• Nennstrom bei -20 °C: 15,01 A
• Nennstrom bei -25°C: 15,2 A
• Nennstrom bei -5°C: 14,44 A
• Nennstrom bei 0 °C: 14,24 A
• Nennstrom bei 10°C: 13,84 A
• Nennstrom bei 15°C: 13,63 A
• Nennstrom bei 20 °C: 13,43 A
• Nennstrom bei 25°C: 13,21 A
• Nennstrom bei 30°C: 13 A
• Nennstrom bei 35°C: 12,78 A
• Nennstrom bei 40 °C: 12,56 A
• Nennstrom bei 50 °C: 12,1 A
• Nennstrom bei 55°C: 11,87 A
• Nennstrom bei 5°C: 14,04 A
• Nennstrom bei 60°C: 11,63 A
• Nominales Drehmoment: 2,1 - 2,1 Nm
• Polart: 1P+N
• Stoßspannungsfestigkeit Uimp: 4000 V
• Tiefe: 68 mm
• Typ des Fehlerstromschutzes: A
• Typ obere Anschlussklemme für modulare Geräte: quickconnect
• Typ untere Anschlussklemme für modulare Geräte: biconnect, quickbusbar
• Überspannungskategorie gemäß IEC 60947-1: 3
