Allgemeine Beschreibung

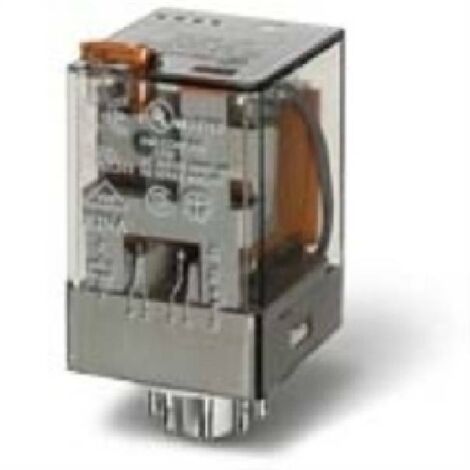

Das 3 Kontakte 10A Relais ist ein vielseitiges Industrierelais der Finder-Serie, das für verschiedene Anwendungen in der Automatisierungstechnik geeignet ist. Es bietet eine zuverlässige Schaltleistung und ist mit einer Prüftaste sowie einer mechanischen Anzeige ausgestattet, die eine einfache Überprüfung des Betriebszustands ermöglicht.Technische daten
- Nennstrom: 10 A
- Typ: Stecksockel
- Anzahl der Kontakte: 3
- Spulenausführung: AC (50/60Hz)
- Nennspannung der Spule: 24 V
- Kontaktmaterial: AgNi
- Nennlast AC1: 2500 VA
- Nennlast AC15 (230 V AC): 500 VA
- Augenblicksstrom: 10/20 A
- Einphasige Motorleistung (230 V AC): 0,37 kW
- Schaltvermögen: 30/110/220 V: 10/0,4/0,15
- Mindestschaltleistung: 500 mW (V/mA)
- Elektrische Lebensdauer bei Nennlast in AC1: 200 - 10 Zyklen
- Mechanische Belastbarkeit AC/DC: 20 - 10^6 / 50 - 10^6 Zyklen
- Auslösezeit: Erregung/Entspannung: 11/4 ms
- Isolierung zwischen Spule und Kontakten: 3,6 kV
- Durchschlagsfestigkeit zwischen offenen Kontakten: 1000 V AC
- Umgebungstemperatur: -40...+70°C
- Schutzart: RT I
Kompatibilität und Zubehör
- Kompatibel mit Sockel der Serie 90: 9021SMA
- Zubehör: Serie 99 - 86.00/30
Installation
Das Relais wird auf einem kompatiblen Sockel montiert, was eine einfache Installation ermöglicht.
Anwendung
Ideal für Anwendungen in der Automatisierungstechnik, Steuerungen und Motoranwendungen, wo zuverlässige Schaltvorgänge erforderlich sind.
