Flamco Airfix Ausdehnungsgefäß A 80L, 4-8 bar, trinkwassergeeignet

Flamco Airfix Ausdehnungsgefäß A 80L, 4-8 bar, trinkwassergeeignet

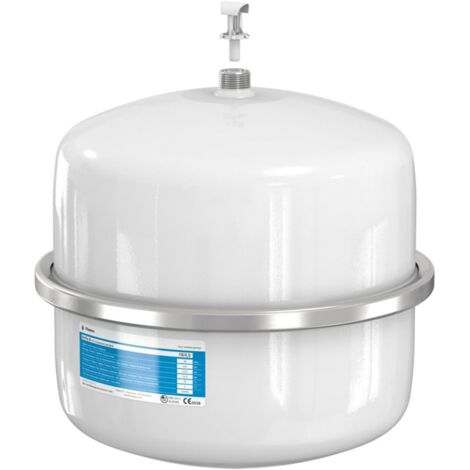

Das Flamco Airfix A Ausdehnungsgefäß ist ein Membrandruckausdehnungsgefäß der Serie Airfix mit einem Inhalt von 80 Litern, das speziell für den Einsatz in Trinkwassererwärmungsanlagen konzipiert wurde. Es ist für einen maximalen Betriebsdruck von 8,0 bar ausgelegt und verfügt über einen werksseitigen Vordruck von 4,0 bar. Das Gefäß ist nach DIN 4807 Teil 5 gebaut und geprüft, entspricht der KTW-C Vorschrift und ist gemäß EU-Druckgeräterichtlinie 2014/68/EU zugelassen. Eine spezielle Innenbeschichtung und ein mitgelieferter Strömungsteiler tragen zur Reduzierung der Bakterienbildung bei.

Für welche Anwendungen ist das Flamco Airfix A geeignet?

Das Flamco Airfix A Membrandruckausdehnungsgefäß ist primär für den Einsatz in Trinkwassererwärmungsanlagen vorgesehen. Es ist geeignet für Leitungswasser und trägt das DIN-DVGW-Prüfzeichen NW-0411 AU2095 sowie das DVGW-Siegel für Wasser, was die Eignung für Trinkwasseranwendungen unterstreicht. Die Konstruktion ist auf eine vertikale Platzierung ausgelegt und verfügt über eine Aufhängelasche für die Wandbefestigung.

Welche technischen Merkmale zeichnen das Ausdehnungsgefäß aus?

Das Ausdehnungsgefäß besitzt eine Außen- und Innenbeschichtung aus weißem Kunststoff (RAL 9010), die für eine hohe Korrosionsbeständigkeit sorgt, sowohl wasser- als auch gasseitig. Die Membrane besteht aus Butylkautschuk IIR und ist nicht austauschbar. Ein besonderes Merkmal ist der mitgelieferte Strömungsteiler aus Kunststoff. Dieser wird in ein bauseitiges T-Stück montiert und ermöglicht eine optimale Durchströmung des Gefäßes, wodurch die Bildung von Bakterien im Inneren des Gefäßes reduziert wird.

Welche Druck- und Temperaturbereiche deckt das Gefäß ab?

Das Flamco Airfix A ist für einen maximalen Betriebsdruck von 8,0 bar ausgelegt und wird mit einem werksseitigen Vordruck von 4,0 bar geliefert. Die maximale Betriebstemperatur des Gefäßes beträgt 120 °C, während die Membrane für Temperaturen von 1 °C bis 70 °C im Dauerbetrieb geeignet ist. Diese Spezifikationen stellen eine zuverlässige Funktion in den vorgesehenen Trinkwasseranwendungen sicher.

Technische Daten

• Inhalt: 80 l
• Maximaler Betriebsdruck: 8,0 bar
• Werksseitiger Vordruck: 4,0 bar
• Maximale Betriebstemperatur (Gefäß): 120 °C
• Maximale Betriebstemperatur (Membrane): 70 °C
• Minimale Betriebstemperatur (Membrane): 1 °C
• Gefäßanschluss: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Durchmesser: 519 mm
• Höhe: 526 mm

Das Flamco Airfix A Ausdehnungsgefäß mit 80 Litern Inhalt und einem maximalen Betriebsdruck von 8,0 bar ist eine zuverlässige Komponente für Trinkwassererwärmungsanlagen. Die robuste Bauweise mit korrosionsbeständiger Beschichtung und die durchdachte Durchströmung zur Reduzierung der Bakterienbildung unterstreichen die Qualität dieses Produkts. Mit einem werksseitigen Vordruck von 4,0 bar und der Eignung für Medientemperaturen von 1 °C bis 70 °C bietet es eine sichere und effiziente Lösung.

Lieferumfang

• 1x Flamco Airfix A Ausdehnungsgefäß
• 1x Strömungsteiler aus Kunststoff

Produktspezifikation

• Hersteller-Serie: Airfix
• Hersteller-Warengruppe: Druckausdehnungsgefäße für Trinkwasser
• Hersteller-Produktgruppe: Airfix A 8 - 80L, 10bar
• Hersteller-Artikelnummer: 24809
• Farbe: weiß
• Bauhöhe: 526
• Anschluss: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Durchmesser: 484
• Inhalt: 80
• Mit Sicherheitsventil: nein
• Mit Manometer: nein
• Mit Befestigungsmaterial: nein
• Platzierung horizontal: nein
• Geeignet für Zentralheizung: nein
• Werkstoff Membran/Balg: Butylkautschuk IIR
• Max. Glykol-Mischung: 50
• Mit Kesselanschlussleiste: nein
• Geeignet für Solarkollektorkreislauf: nein
• Kippmaß: 714,8
• PED (Pressure Equipment Directive) konform 2014/68/EU: ja
• Vordruck: 4
• Max. Arbeitsdruck: 8
• Mit Zapfvorrichtung: nein
• Geeignet für Leitungswasser: ja
• Platzierung vertikal: ja
• Mit Füßen: nein
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Rohraußendurchmesser Ausdehnungsanschluss: 26,5
• Mit austauschbarer Membran: nein
• Mit fester Wandstütze: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 70
• Geeignet für Kühlen: nein
• DVGW-Siegel für Wasser: ja
• Zulassung nach ACS: ja
• Trinkwasserkonform nach UBA: Ja
