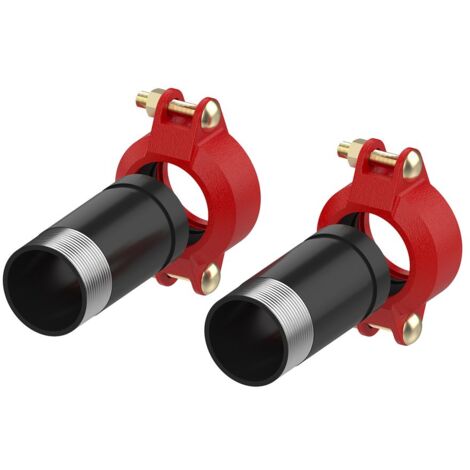

Flamco BigFixLock Aussengewinde, 1 Paar DN 40 BigFixlock x Außengewinde, 48,3 x 1 1/2" Außengewinde

Flamco BigFixLock Aussengewinde, 1 Paar DN 40 BigFixlock x Außengewinde, 48,3 x 1 1/2" Außengewinde

Die Flamco BigFixLock Außengewinde sind Übergangsverschraubungen für den Heizkreis, die als 1 Paar geliefert werden. Diese 2-teilige Ausführung der BigFixLock Serie ist speziell für den Anschluss DN 40 konzipiert und verfügt über Victaulic-Außengewinde mit den Maßen 48,3 x 1 1/2" Außengewinde (konisch BSPT-R nach ISO 7-1 / EN 10226-1). Mit integriertem Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) eignen sie sich ideal als Zubehör für Großverteiler im Heizkreissystem.

Wie ist die Flamco BigFixLock Übergangsverschraubung konstruiert?

Die Übergangsverschraubung ist als 2-teilige Einheit ausgeführt. Sie besitzt einen Nenndurchmesser von DN 40 für beide Anschlüsse und einen Rohraußendurchmesser von 48,3. Der zweite Anschluss ist ein konisches Außengewinde nach BSPT-R (ISO 7-1 / EN 10226-1). Die Verschraubung ist systemgebunden und wird mit einer Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) geliefert.

Welche Materialien werden verwendet und welche Betriebsbedingungen sind möglich?

Der Anschluss 1 der BigFixLock Übergangsverschraubung besteht aus Gusseisen (Werkstoffgüte ASTM A536 65-45-12), während der Anschluss 2 aus Stahl (Werkstoffgüte St 37 (1.0254)) gefertigt ist. Die Verschraubung ist für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt. Die Mediumtemperatur im Dauerbetrieb kann bis zu 110 betragen.

Technische Daten

• Hersteller-Serie: BigFixLock
• Ausführung: 2-teilig
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Nenndurchmesser Anschluss 1: DN 40
• Nenndurchmesser Anschluss 2: DN 40
• Rohraußendurchmesser Anschluss 1: 48,3
• Rohraußendurchmesser Anschluss 2: 48,3
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): 110
• Werkstoff des Anschlusses 1: Gusseisen

Die Flamco BigFixLock Außengewinde Übergangsverschraubungen bieten eine robuste und zuverlässige Lösung für Heizkreisanbindungen. Als 2-teiliges System mit DN 40 Nenndurchmesser und 48,3 Rohraußendurchmesser sind sie für Drücke bis 10 bei 20 °C und Mediumtemperaturen bis 110 im Dauerbetrieb ausgelegt. Die Kombination aus Gusseisen und Stahl mit EPDM-Dichtung sorgt für eine sichere Verbindung.

Produktspezifikation

• Hersteller-Serie: BigFixLock
• Hersteller-Warengruppe: Kesselraumausrüstung
• Hersteller-Produktgruppe: Zubehör Großverteiler
• Hersteller-Artikelnummer: M66259.26
• Ausführung: 2-teilig
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 120
• Winkel des Bogens: 0
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 48,3
• Rohraußendurchmesser Anschluss 2: 48,3
• Mit Stoßnocken: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): 110
• Nenndurchmesser Anschluss 1: DN 40
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Gusseisen
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: ASTM A536 65-45-12
• Werkstoffgüte Anschluss 2: St 37 (1.0254)
