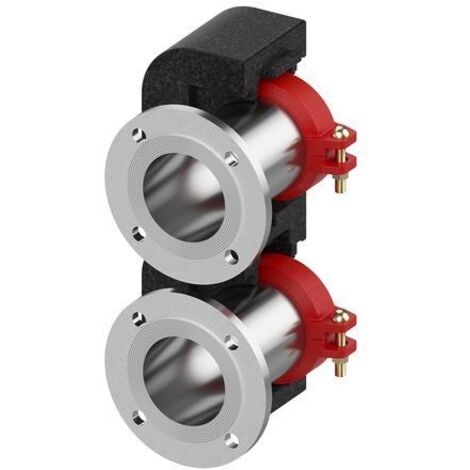

Flamco BigFixLock Flansch, Set m. Isolierung DN 100 (114,3) x DN 65, PN 6, M66258.693

Flamco BigFixLock Flansch, Set m. Isolierung DN 100 (114,3) x DN 65, PN 6, M66258.693

• Etim Gruppe: Fittinge, Flansche und Kupplungen für Rohre
• Etim Klasse: Fitting mit 2 Anschlüssen
• Produktname: Mbs Adapt Vict-Flens DN100-DN65+Iso(set)
• Marke: Meibes
• Produkttyp: Distribution systems 2.300 kW
• Werkstoff des Anschlusses 1: Gusseisen
• Werkstoffgüte Anschluss 1: ASTM A536 65-45-12
• Oberflächenschutz Anschluss 1: sonstige
• Oberflächenbehandlung Anschluss 1: sonstige
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 2: St 37 (1.0254)
• Oberflächenschutz Anschluss 2: sonstige
• Oberflächenbehandlung Anschluss 2: sonstige
• Form: sonstige
• Ausführung: 2-teilig
• Winkel des Bogens: 0 Grad
• Reduzierend: Ja
• Exzentrisch: Nein
• Systemgebunden: Ja
• Nenndurchmesser Anschluss 1: DN 100
• Rohraußendurchmesser Anschluss 1: 114.3 Millimeter

• Anschluss 1: sonstige
• Nenndurchmesser Anschluss 2: DN 65
• Rohraußendurchmesser Anschluss 2: 185 Millimeter
• Anschluss 2: Flansch
• Norm Flansch: sonstige
• Druckstufe Flansch: PN 6
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mit Stoßnocken: Nein
• Zugfest: Nein
• Länge: 130 Millimeter
• Selbstdichtend: Nein
• Mediumtemperatur (Dauerbetrieb): 110 - 110 °C
• Max. Arbeitsdruck bei 20 °C: 6 Bar
• Mit Dichtungsmaterial: Ja
• Verschlossen: Nein
• Mit Entleerungsventil: Nein
• Mit Entlüfter: Nein
• FM-Prüfung: Nein
• LPCB-Prüfung: Nein
• ULC-Qualitätskennzeichen: Nein
• UL-Prüfung: Nein

• Model: BigFixLock F inkl. Isolierung
• Ø Rohr (V, HZW)* DN: 100
• Ø Rohr (V, HZW)* Außenmaß [mm]: 114,3
• Ø Rohr (WEZ)* (Flanschanschluss) DN: 65

Beschreibung

• Verbindungsschelle mit Flanschanschluss, incl Isolierung.
  Bei Verwendung ohne Heizungswart. Bei Verwendung des Heizungswartes wählen Sie bitte Übergänge ohne Dämmung. Verbindungen direkt vom Verteiler zum Wärmeerzeuger (ohne Heizungswart) sind in gedämmter Ausführung zu wählen.

  1 Paar (2 Stück).
• Weitere Übergänge auf Anfrage.

Das Schnell-Verbindungssystem "BigFixLock" zeichnet sich durch eine schnelle und einfache Montage aus. Bei der Installation werden die Rohre mit einem speziell geformten Dichtring auf Stoß gelegt und Grauguß-Halbschalen so um die Rohre gelegt, dass diese in den Sicken der Rohrenden liegen. Die Halbschalen fixieren sowohl die Rohrenden als auch die Dichtung.

Typ	Ø Rohr (V, HZW)*	Ø Rohr (WEZ)* (Flanschanschluss) DN	Bestell- nummer
DN	Außenmaß [mm]
BigFixLock F DN 100 - DN 40	100	114,3	1	M66258.691
BigFixLock F DN 100 - DN 50	100	114,3	1	M66258.692
BigFixLock F DN 100 - DN 65	100	114,3	1	M66258.693
BigFixLock F DN 100 - DN 80	100	114,3	1	M66258.694
BigFixLock F DN 150 - DN 100	150	168,3	1	M66258.891
BigFixLock F DN 150 - DN 125	150	168,3	1	M66258.892
BigFixLock F DN 150 - DN 150	150	168,3	1	M66258.893
BigFixLock F DN 200 - DN 200	200	219,1	1	M66258.992
