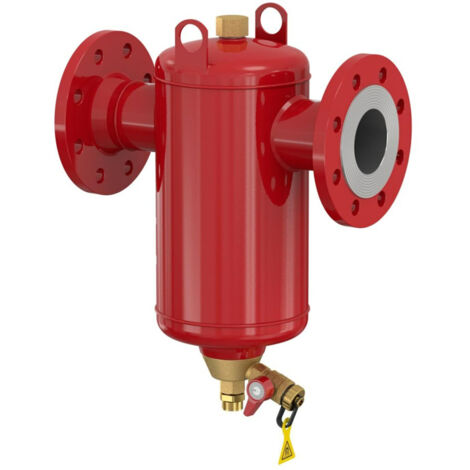

Flamco Schlammabscheider Clean Smart 65 F, DN 65, 8 l, 76,1mm, 4-L.-Fl., 10 b

Flamco Schlammabscheider FlamcoClean Smart F DN65 4-Loch-Flanschanschluss, 31023

• Etim Gruppe: Filter/Abscheider
• Etim Klasse: Luft-/Schlammabscheider
• Produktname: Flamco Clean Smart F DN65 [4 hole]
• Marke: FLAMCO
• Produkttyp: Smart Air &,amp, Dirt (&,gt,=DN50)
• Werkstoff: Stahl
• Typ Abscheider: Schmutz
• Ausführung: horizontal
• Werkstoff des Gehäuses: Stahl
• Werkstoffgüte des Gehäuses: sonstige
• Variable Strömungsrichtung: Nein
• Geeignet für Heizung: Ja
• Geeignet für Kühlen: Ja
• Nenndurchmesser: DN 65
• Rohraußendurchmesser: 76.1 Millimeter
• Anschluss: Flansch
• Wirkprinzip: sonstige
• Norm Flansch: DIN

• Baulänge: 350 Millimeter
• Druckstufe Artikel: PN 10
• Mit Ablasshahn: Ja
• Oberflächenschutz: unbehandelt
• Max. Mediumtemperatur (Dauerbetrieb): 120 Grad Celsius
• Magnetposition: intern
• Durchflussleistung: 0 - 48.99 m³/h
• Geeignet für offene Systeme: Nein
• Geeignet für geschlossene Systeme: Ja
• Auslaufhahn: Ja
• Mit abnehmbarem Filter: Nein
• Filter rückspülbar: Nein
• Mit automatischem Entlüfter: Nein
• Mit Kupplungen: Nein
• Sprungabstand Eingang/Ausgang: 0 Millimeter
• Max. Arbeitsdruck: 10 Bar
• Mit Isolierung: Nein
• Mit integriertem Auffülautomat: Nein

• Model: Flamco Clean Smart F (10 bar)
• Nenn- inhalt [l]: 8
• Anschluss DN: 65
• Anschluss [mm]: 76,1
• Abmessungen A [mm]: 475
• Abmessungen B [mm]: 350
• Abmessungen C [mm]: 129
• Abmessungen D [mm]: 175
• K v * [m 3 /h] (ΔP = 1 bar): 140
• Gewicht [kg]: 16

* Kv = Q / √ΔP   Q: Durchfluss [m3/h]   ΔP: Druckverlust über Produkt [bar]
** 4-Loch-Flanschanschluss.

• Mit Flanschanschluss konform EN 1092-1 PN16.
• Maximaler Betriebsdruck: 10 bar.
• Modelle mit einem maximalen Betriebsdruck von 25 bar sind auf Anfrage erhältlich.
• Geeignet für Anlagen mit einer maximalen Durchflusstemperatur von 120 °C.
• Geeignet für Glykol-Lösungen bis 50%.
• Zulassung gemäß EU Druckgeräterichtlinie 2014/68/EU.

Beschreibung

•
  Für geschlossene Heizungs- und Kühlanlagen.
  Schlammabscheider schützen Heizkessel, Pumpen und Armaturen vor Beschädigungen durch die Ablagerung von Schmutzpartikeln. Schlammabscheider bieten darüber hinaus Vorteile, wenn sie in alten Systemen eingesetzt werden oder wenn ein offenes System in ein geschlossenes System umgewandelt wird.

  Verhindert die Ablagerung von Schmutzpartikeln im Heizkessel.
• Das Entfernen von Schmutzpartikeln aus dem Anlagenwasser verlängert die Lebensdauer von Pumpen, Steuergeräten und anderem Systemzubehör.

Die neuen Flamco Clean Smart Schlammabscheider aus Stahl entfernen selbst die kleinsten Schmutzpartikel aus dem Anlagenwasser. Der Flamco Clean Smart erzielt 60% bessere Ergebnisse als konventionelle Schlammabscheider bei gleichzeitiger Minimierung des Strömungswiderstands.

• Bis zu 60% bessere Leistung im Vergleich zu konventionellen Schlammabscheidern.
• Extrem niedriger Strömungswiderstand und damit geringerer Energieverbrauch.
• Standardmäßige Strömungsgeschwindigkeit bis zu 3 m/s.
• 25 Neodym-Supermagnete zur Magnetitabscheidung in der Schmutzfängereinheit integriert.
• Konstante Leistung während der gesamten Lebensdauer.
• Geringer Wartungsaufwand.

Typ	Nenn- inhalt [l]	Anschluss	Abmessungen	Kv * [m3/h] (ΔP = 1 bar)	Gewicht [kg]	Bestell- nummer
DN	[mm]	A [mm]	B [mm]	C [mm]	D [mm]
Flamco Clean Smart 50 F	8	50	60,3	475	350	175	93	14	1	31021
Flamco Clean Smart 65 F	8	65	76,1	475	350	175	140	16	1	31022
Flamco Clean Smart 65 F **	8	65	76,1	475	350	175	140	16	1	31023
Flamco Clean Smart 80 F	25	80	88,9	620	470	270	209	25	1	31024
Flamco Clean Smart 100 F	25	100	114,3	620	470	270	311	29	1	31025
Flamco Clean Smart 125 F	59	125	139,7	790	635	360	459	48	1	31026
Flamco Clean Smart 150 F	60	150	168,3	790	635	360	675	52	1	31027
Flamco Clean Smart 200 F	123	200	219,1	970	774	450	1340	80	1	31028
Flamco Clean Smart 250 F	287	250	273,0	1272	990	600	1952	158	1	31029
Flamco Clean Smart 300 F	333	300	323,9	1437	1006	600	2830	184	1	31030
Flamco Clean Smart 350 F	646	350	355,6	1581	1214	800	4084	321	1	31031
Flamco Clean Smart 400 F	731	400	406,4	1754	1220	800	5866	348	1	31032
Flamco Clean Smart 500 F	1384	500	508,0	2081	1580	1000	8387	635	1	31033
Flamco Clean Smart 600 F	2390	600	610,0	2477	1870	1200	11939	963	1	31034

* Kv = Q / √ΔP   Q: Durchfluss [m3/h]   ΔP: Druckverlust über Produkt [bar]
** 4-Loch-Flanschanschluss.
