Flamco T-Plus Anschießkupplung 35mm für Kupferrohre Rp 3/4"

Flamco T-Plus Anschießkupplung 35mm für Kupferrohre Rp 3/4"

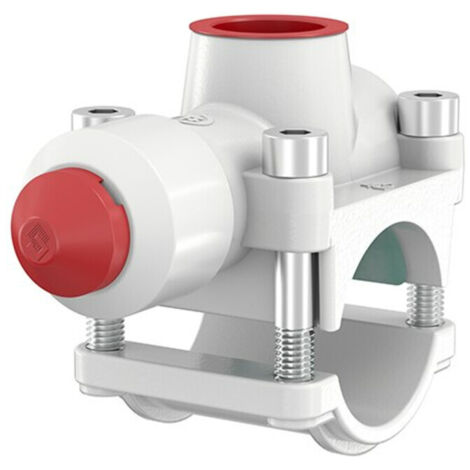

Die Flamco T-Plus Anschießkupplung 35 ist ein innovatives T-Stück, das die Rohrmontage ohne Betriebsunterbrechung ermöglicht. Speziell für Kupferrohre mit einem Außendurchmesser von 35 mm konzipiert, eignet sich diese Anschießkupplung auch für dünnwandige Stahl- und Edelstahlrohre. Sie ist ideal für Trinkwasserinstallationen und erfüllt die Anforderungen der Trinkwasserverordnung.

Wie wird die T-Plus Anschießkupplung montiert?

Die Flamco T-Plus Anschießkupplung ermöglicht eine schnelle und unkomplizierte Installation eines Abzweigs an bestehenden Rohrleitungen. Die Montage erfolgt ohne Unterbrechung des Betriebs, was den Installationsprozess effizient gestaltet. Die Befestigung am Rohr erfolgt mittels eines Klemmanschlusses, der eine stabile Verbindung ermöglicht. Eine integrierte Fräse unterstützt den Installationsprozess.

Für welche Rohrmaterialien ist die Anschießkupplung geeignet?

Diese Anschießkupplung ist vielseitig einsetzbar und kompatibel mit verschiedenen Rohrmaterialien. Sie eignet sich für Kupferrohre (R290, R250), dünnwandiges Stahlrohr (St33, St34, St35, St37) sowie Edelstahlrohr (1.4401, 1.4521). Die maximale Rohrwandstärke für dünnwandiges Stahl-, Kupfer- und Edelstahlrohr beträgt jeweils 1,50 mm. Das Gehäuse der Anschießkupplung besteht aus robustem Messing.

Welche technischen Eigenschaften zeichnen die Anschießkupplung aus?

Die Flamco T-Plus Anschießkupplung ist für einen maximalen Betriebsdruck von 16 bar ausgelegt. Der Temperaturbereich des Mediums liegt zwischen -10 °C und 130 °C. Der Abzweig verfügt über ein Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von Rp 3/4 Zoll (20). Das System ist für einen Rohraußendurchmesser von 35 mm vorgesehen. Ein Attribut nennt einen Rohraußendurchmesser von 26,9, jedoch ist der Wert 35 mm durch den Produktnamen und weitere Angaben im Beschreibungstext stärker belegt. Die Anschießkupplung ist in Grau lackiert und verfügt über einen Abzweigwinkel von 90 Grad.

Technische Daten

• System Rohrleitung: 35 mm
• Rohraußendurchmesser: 35 mm
• Abzweig: Rp 3/4"
• Werkstoff Gehäuse: Messing
• Betriebsdruck max.: 16 bar
• Betriebstemperatur: -10 °C bis 130 °C
• Max. Rohrwandstärke (Stahl, Kupfer, Edelstahl): 1,50 mm
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Befestigung am Rohr: Klemmanschluss
• Abzweigwinkel: 90 Grad

Die Flamco T-Plus Anschießkupplung 35 aus Messing bietet eine zuverlässige und effiziente Lösung für die Erweiterung von Rohrleitungen in Trinkwasserinstallationen. Mit einem maximalen Betriebsdruck von 16 bar und einem Temperaturbereich von -10 °C bis 130 °C ist sie für vielfältige Anwendungen geeignet. Die einfache Montage ohne Betriebsunterbrechung und die Kompatibilität mit Kupfer-, Stahl- und Edelstahlrohren machen sie zu einer praktischen Wahl für Fachhandwerker.

Produktspezifikation

• Hersteller-Serie: T-plus
• Hersteller-Warengruppe: Installationtechnik, T-Plus
• Hersteller-Produktgruppe: T-plus Messing
• Hersteller-Artikelnummer: 90535
• Farbe: grau
• Baulänge: 56
• Oberflächenschutz: lackiert
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Werkstoff: Messing
• Rohraußendurchmesser: 26,9
• Geeignet für Wellrohre: nein
• Mit Sperrfunktion: nein
• Abzweigwinkel: 90
• Zeta-Wert: 0
• Länge Anschluss 1: 108
• Länge Anschluss 2: 56
• Arbeitslänge Anschluss 1: 174
• Arbeitslänge Anschluss 2: 56
• Länge Anschluss 3: 82
• Arbeitslänge Anschluss 3: 82
• Anzahl der Schalen: 2
• Ungebohrt: nein
• Mit Fräse: ja
• Geeignet für Rohraußendurchmesser: 35
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): 0 - 130
• Nenndurchmesser: 3/4 Zoll (20)
• Befestigung am Rohr: Klemmanschluss
• Zugfest: nein
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
• Trinkwasserkonform nach UBA: Ja
