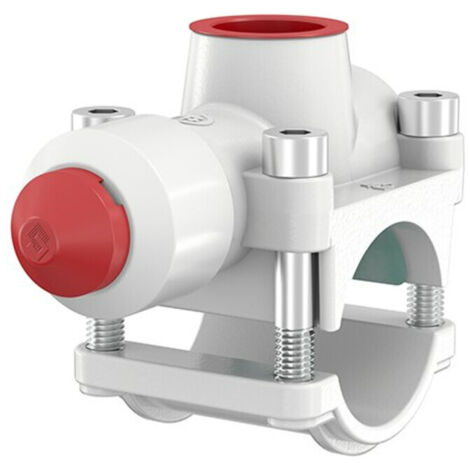

Flamco T-Plus Anschießkupplung 42 für Kupferrohre Rp 3/4"

Flamco T-Plus Anschießkupplung 42 für Kupferrohre Rp 3/4"

Die Flamco T-Plus Anschießkupplung 42 ist ein schnelles und einfaches T-Stück für die Rohrmontage, das eine Installation ohne Betriebsunterbrechung ermöglicht. Konzipiert für Kupferrohre und dünnwandige Stahlrohre, eignet sich dieses Bauteil ideal für Trinkwasserinstallationen. Das Gehäuse aus Messing erfüllt die Anforderungen der Trinkwasserverordnung und bietet einen Abzweig von Rp 3/4".

Wie funktioniert die Montage ohne Betriebsunterbrechung?

Die Flamco T-plus Anschießkupplung ist speziell für die Rohrmontage konzipiert, die eine Installation ermöglicht, ohne den Betrieb der bestehenden Rohrleitung unterbrechen zu müssen. Dies wird durch eine integrierte Fräse realisiert, die das Anbohren des Rohres im montierten Zustand erlaubt. Die Befestigung am Rohr erfolgt mittels eines Klemmanschlusses, der eine sichere und dichte Verbindung herstellt.

Für welche Rohrmaterialien und Dimensionen ist die Anschießkupplung geeignet?

Diese Anschießkupplung ist vielseitig einsetzbar für Kupferrohre der Typen R290 und R250 sowie für dünnwandige Stahlrohre der Typen St33, St34, St35 und St37. Sie ist für einen Rohraußendurchmesser von 42 mm ausgelegt. Die maximale Rohrwandstärke für dünnwandigen Stahl und Kupfer beträgt jeweils 1,50 mm. Der Abzweig verfügt über ein Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von Rp 3/4 Zoll.

Welche Betriebsbedingungen kann die Anschießkupplung standhalten?

Die Flamco T-plus Anschießkupplung ist für anspruchsvolle Betriebsbedingungen ausgelegt. Sie kann in einem Mediumtemperaturbereich von 0 °C bis 130 °C dauerhaft eingesetzt werden. Der maximale Arbeitsdruck bei 20 °C beträgt 25 bar, was eine hohe Belastbarkeit sicherstellt. Die verwendeten Werkstoffe und Materialien, insbesondere das Messinggehäuse, erfüllen die Anforderungen der Trinkwasserverordnung (TrinkwV2011), wodurch die Eignung für Trinkwasserinstallationen gegeben ist.

Technische Daten

• Werkstoff: Messing
• Geeignet für Rohraußendurchmesser: 42 mm
• Abzweig: Rp 3/4 Zoll
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Abzweigwinkel: 90 Grad
• Mediumtemperatur (Dauerbetrieb): 0 - 130 °C
• Max. Arbeitsdruck bei 20 °C: 25 bar
• Max. Rohrwandstärke dünnw. Stahl: 1,50 mm
• Max. Rohrwandstärke Kupfer: 1,50 mm
• Befestigung am Rohr: Klemmanschluss

Die Flamco T-Plus Anschießkupplung 42 aus Messing bietet eine effiziente Lösung für die Erweiterung bestehender Rohrleitungssysteme, insbesondere für Kupfer- und dünnwandige Stahlrohre mit einem Außendurchmesser von 42 mm. Ihre Fähigkeit zur Montage ohne Betriebsunterbrechung, kombiniert mit einer hohen Druckbeständigkeit von bis zu 25 bar und einem breiten Temperaturbereich von 0 bis 130 °C, macht sie zu einer zuverlässigen Komponente für Trinkwasserinstallationen.

Produktspezifikation

• Hersteller-Serie: T-plus
• Hersteller-Warengruppe: Installationtechnik, T-Plus
• Hersteller-Produktgruppe: T-plus Messing
• Hersteller-Artikelnummer: 90542
• Farbe: grau
• Baulänge: 63
• Oberflächenschutz: lackiert
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Werkstoff: Messing
• Rohraußendurchmesser: 26,9
• Geeignet für Wellrohre: nein
• Mit Sperrfunktion: nein
• Abzweigwinkel: 90
• Zeta-Wert: 0
• Länge Anschluss 1: 115
• Länge Anschluss 2: 63
• Arbeitslänge Anschluss 1: 181
• Arbeitslänge Anschluss 2: 63
• Länge Anschluss 3: 89
• Arbeitslänge Anschluss 3: 89
• Anzahl der Schalen: 2
• Ungebohrt: nein
• Mit Fräse: ja
• Geeignet für Rohraußendurchmesser: 42
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): 0 - 130
• Nenndurchmesser: 3/4 Zoll (20)
• Befestigung am Rohr: Klemmanschluss
• Zugfest: nein
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
• Trinkwasserkonform nach UBA: Ja
