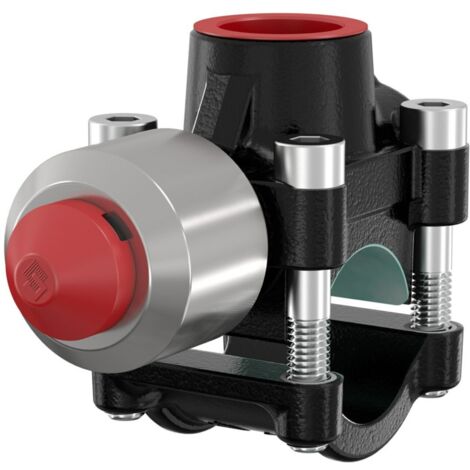

Flamco T-Plus Anschießkupplung 1 1/2" für Stahl-Gewinderohr Rp 1 1/4

Flamco T-Plus Anschießkupplung 1 1/2" für Stahl-Gewinderohr Rp 1 1/4

Die Flamco T-Plus Anschießkupplung ist ein effizientes T-Stück für die schnelle und einfache Rohrmontage von Stahl-Gewinderohren, ohne den Betrieb unterbrechen zu müssen. Das Gehäuse aus robustem Temperguss ist für Systemrohrleitungen von 1 1/2 Zoll mit einem Rohraußendurchmesser von 48,3 mm ausgelegt und bietet einen Abzweig von Rp 1 1/4 Zoll. Sie eignet sich für verschiedene Stahlrohrtypen und ermöglicht einen Betriebsdruck von bis zu 25 bar bei Medientemperaturen von -10 °C bis 130 °C.

Welche Vorteile bietet die Flamco T-Plus Anschießkupplung?

Die Flamco T-Plus Anschießkupplung ermöglicht die schnelle und unkomplizierte Installation von Abzweigen in bestehende Rohrleitungssysteme. Ein wesentlicher Vorteil ist die Möglichkeit der Montage ohne Betriebsunterbrechung, was Ausfallzeiten minimiert und die Effizienz bei Wartungs- oder Erweiterungsarbeiten steigert.

Für welche Rohrsysteme ist die Anschießkupplung geeignet?

Die Anschießkupplung ist speziell für Stahl-Gewinderohre nach NEN 3257 C schwer, DIN 2441, BS 1387 schwer (oder leichter) und ISO 9329-1 konzipiert. Sie ist zudem kompatibel mit nahtlosen Stahlrohren nach DIN 2448/1629 Bl. 3, St35/ISO9330-1 sowie geschweißten Stahlrohren (normalwandig) nach DIN 2458/1626 Bl. 2. St 35. Der Anschluss erfolgt über ein Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1).

Welche technischen Eigenschaften und Installationsdetails sind relevant?

Die Anschießkupplung ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und kann in einem breiten Temperaturbereich von -10 °C bis 130 °C eingesetzt werden. Eine Frostschutzbeimischung auf Glykolbasis von bis zu 50 % ist zulässig. Das Gehäuse besteht aus Temperguss (Gusseisen) und ist schwarz lackiert. Die Befestigung am Rohr erfolgt mittels Klemmanschluss. Die Kupplung verfügt über einen Abzweigwinkel von 90 Grad und ist mit einer Fräse ausgestattet, was die Installation erleichtert. Die Rohrwandstärke kann zwischen 2,3 mm und 4,05 mm liegen, und die Kupplung besteht aus zwei Schalen.

Technische Daten

• System Rohrleitung: 1 1/2 Zoll
• Rohraußendurchmesser: 48,3 mm
• Rohrwandstärke: 2,3 mm - 4,05 mm
• Abzweig: Rp 1 1/4 Zoll
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Max. Betriebsdruck: 25 bar
• Mediumtemperatur: -10 °C bis 130 °C
• Frostschutz Glykolbasis: 50 %
• Werkstoff: Gusseisen (Temperguss)
• Abzweigwinkel: 90 Grad

Die Flamco T-Plus Anschießkupplung bietet eine robuste und effiziente Lösung für die Erweiterung von Stahlrohrsystemen. Sie ermöglicht die schnelle Integration von Abzweigen der Größe Rp 1 1/4 Zoll in bestehende 1 1/2 Zoll Rohrleitungen, ohne den Betrieb unterbrechen zu müssen. Ausgelegt für einen Betriebsdruck von bis zu 25 bar und Medientemperaturen von -10 °C bis 130 °C, stellt sie eine zuverlässige Komponente für diverse Installationsanforderungen dar.

Produktspezifikation

• Hersteller-Serie: T-plus
• Hersteller-Warengruppe: Installationtechnik, T-Plus
• Hersteller-Produktgruppe: T-plus Temperguss
• Hersteller-Artikelnummer: 90640
• Farbe: schwarz
• Baulänge: 83
• Oberflächenschutz: lackiert
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Werkstoff: Gusseisen
• Rohraußendurchmesser: 48,3
• Geeignet für Wellrohre: nein
• Mit Sperrfunktion: nein
• Abzweigwinkel: 90
• Zeta-Wert: 0
• Länge Anschluss 1: 165
• Länge Anschluss 2: 83
• Arbeitslänge Anschluss 1: 231
• Arbeitslänge Anschluss 2: 83
• Länge Anschluss 3: 123
• Arbeitslänge Anschluss 3: 123
• Anzahl der Schalen: 2
• Ungebohrt: nein
• Mit Fräse: ja
• Geeignet für Rohrdurchmesser: 1 1/2 Zoll (40)
• Geeignet für Rohraußendurchmesser: 40
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): 0 - 130
• Nenndurchmesser: 1 1/4 Zoll (32)
• Befestigung am Rohr: Klemmanschluss
• Zugfest: nein
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
