Analogeingangswandlungsmodul 0-5V/0-10V auf 0-100% PWM-Signal 2kHz-20kHz
Verkauft von Violet Shop
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung

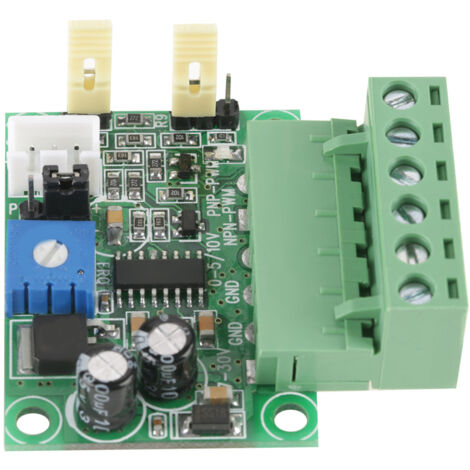

Willkommen in unserem Shop! Dieses Konvertermodul wandelt eine analoge Eingangsspannung von 0–5 V oder 0–10 V in ein 0–100 % PWM-Signal um. Die PWM-Signalfrequenz ist von 2 kHz bis 20 kHz einstellbar, der Standardwert beträgt 2 kHz. Standardmäßig wandelt das Modul 0–10 V in ein 2 kHz 0–100 % PWM-Signal um. Die Ausgangsfrequenz kann bei Bedarf über das integrierte Potentiometer angepasst werden. Das Modul bietet hohe Flexibilität: Die Beziehung zwischen PWM-Signal und Eingangsspannung kann direkt (Ausgang mit positiver Phase) oder invers (Ausgang mit negativer Phase) sein. Es bietet zwei Arten von PWM-Ausgängen: einen PNP-PWM-Ausgang (nur 5 V, gemeinsame Kathode) und einen NPN-PWM-Ausgang. Der NPN-PWM-Ausgang unterstützt gemeinsame Kathoden- und gemeinsame Anodenanschlüsse mit zwei Spannungspegeln: 5 V und 24 V. Für die Nutzung des 24-V-Pegels ist ein 24-V-Netzteil erforderlich.
Ideal für die PWM-Motordrehzahlregelung, AD-Instrumentenwandlungsschnittstellen und alle Anwendungen, die eine Spannungssignal-zu-PWM-Wandlung erfordern.
**Detaillierte Spezifikationen:**
* **Typ:** Spannungs-zu-PWM-Signalwandlermodul
* **Modell:** V-PWM
* **Eingangsspannung:** 7–30 V DC (15–30 V empfohlen)
* **Eingangsstrom:** > 200 mA
* **Abmessungen:** Ca. 45 x 47 x 18 mm / 1,8 x 1,9 x 0,7 Zoll
* **Gewicht:** Ca. 20 Gramm
**Packungsinhalt:**
* 1 x Konvertermodul
**Hinweis:** Ältere und neuere Modelle dieses Produkts werden nach dem Zufallsprinzip versendet. Bitte berücksichtigen Sie dies vor Ihrer Bestellung.
Eigenschaften
- MarkeLEDE
- ManoMano Art.-NrME102736712
- MMID532722699196
- HerstellerreferenzZLQ0403[ym]-18464
- EAN1272524564842
