Allgemeine Beschreibung

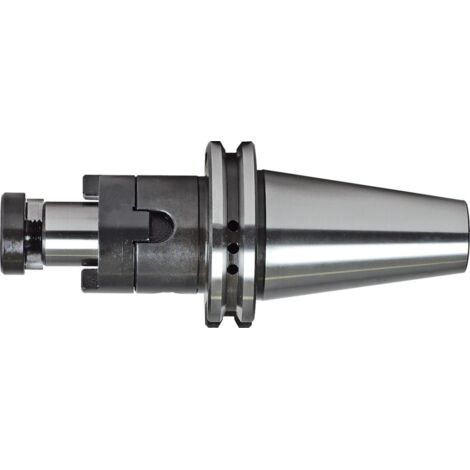

Kombi-Aufsteckfräserdorn aus legiertem Einsatzstahl, gehärtet auf 58 ± 2 HRC mit einer minimalen Härte von 0,5 mm. Er bietet eine Zugfestigkeit im Kern nach der Einsatzhärtung von ca. 950 N/mm² und ist für die Aufnahme von Fräsern mit Quernut nach DIN 1880 geeignet. Die Lieferung umfasst den Aufsteckfräsdorn, eine Fräseranzugsschraube, einen Mitnehmerring und einen Passfedernutenstein.Technische daten
- Kegel DIN 254
- Kegelwinkel Toleranz AT3
- Oberflächengenauigkeit des Kegels Ra < 1 µm
- Rundlaufgenauigkeit ≤ 0,01 mm
- Wuchtgüte G 6,3 bei 15000 min-1
- Durchmesser d1: 27 mm
- SK: 40
- l1: 100 mm
- l2: 21 mm
- l3: 33 mm
- Durchmesser d2: 48 mm
- WGNr.: W050
Kompatibilität und Zubehör
- Geeignet für Fräser mit Quernut nach DIN 1880
- Lieferumfang: Aufsteckfräsdorn, Fräseranzugsschraube, Mitnehmerring, Passfedernutenstein
