Allgemeine Beschreibung

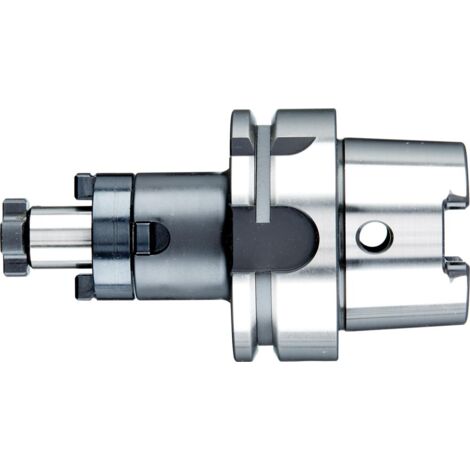

Kombi-Aufsteckfräsdorn nach ISO 12164-1 (DIN 69893), Form A, aus legiertem Einsatzstahl, gehärtet auf 58 ± 2 HRC. Dieser Fräsdorn ist für hoch beanspruchte Bauteile konzipiert und bietet eine Zugfestigkeit im Kern von ca. 950 N/mm². Er ist mit einer Kühlkanalbohrung ausgestattet und eignet sich zur Aufnahme von Werkzeugen mit Quernut nach DIN 1880.Technische daten
- Durchmesser d1: 40 mm
- HSK: 63
- Durchmesser d2: 70 mm
- l1: 70 mm
- l2: 41 mm
- l3: 27 mm
- Rundlaufgenauigkeit: ≤ 0,006 mm
- Oberflächengenauigkeit des Kegels: Ra < 1 μm
- Wuchtgüte: G 2,5 bei 25000 min-1
- Kegel DIN 254
- Kegelwinkel Toleranz: AT3
Lieferumfang
- Kombi-Aufsteckfräsdorn
- Fräseranzugsschraube
- Mitnehmerring
- Passfeder
