Allgemeine Beschreibung

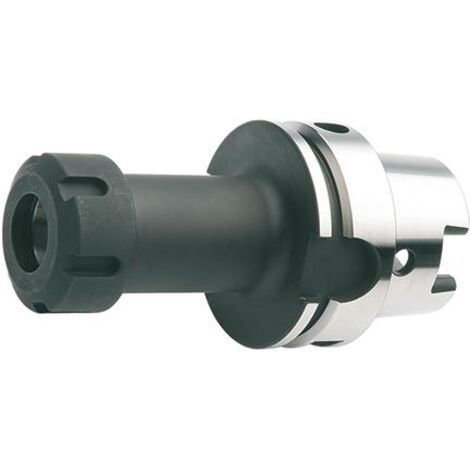

Das Fortis Spannzangenfutter DIN69893A-ER HSK-A63 ist ein hochwertiges Spannzangenfutter, das speziell für die Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen nach DIN 6499 (ER) entwickelt wurde. Es bietet eine präzise Spannkraft und ist ideal für hochbeanspruchte Anwendungen.Technische daten
- Spannbereich: 1–16 mm
- HSK: 63
- Spannzange: ER25
- Durchmesser d1: 42 mm
- Maximale Einstecktiefe l2: 48 mm
- Gesamtlänge l1: 75 mm
- Wuchtgüte: G 2,5 bei 25000 min-1
- Zugfestigkeit im Kern: ca. 950 N/mm²
- Härte: 58 ± 2 HRC
- Oberflächengenauigkeit des Kegels: Ra < 1 µm
- Rundlaufgenauigkeit: < 0,005 mm
- Kegel DIN 254
- Kegelwinkel Toleranz: AT3
Kompatibilität und Zubehör
- Lieferumfang: Spannzangenfutter komplett mit Spannmutter
Installation
- Das Maß l2 gibt die maximale Einstecktiefe für Werkzeuge an.
Anwendung
- Zum Spannen von Fräsern mit Zylinderschaft in Spannzangen nach DIN 6499.
