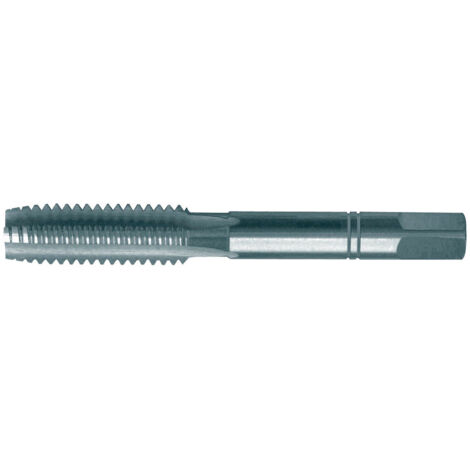

Handgewindebohrer für metrisches ISO-Gewinde Mittelschneider HSS DIN 352 FORUM M2,5

Allgemeine Beschreibung

Technische daten

• Typ: HSS DIN 352
• Toleranz: ISO 2 6H
• Verfügbare Gewindegrößen und Spezifikationen:
• M1: Steigung 0,25 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 0,75 mm
• M1,2: Steigung 0,25 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 0,95 mm
• M1,4: Steigung 0,3 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,1 mm
• M1,6: Steigung 0,35 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,25 mm
• M2: Steigung 0,4 mm, Gesamtlänge 36 mm, Schaft-Ø 2,8 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,6 mm
• M2,5: Steigung 0,45 mm, Gesamtlänge 40 mm, Schaft-Ø 2,8 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 2,05 mm
• M3: Steigung 0,5 mm, Gesamtlänge 40 mm, Schaft-Ø 3,5 mm, Schaft-4-kant 2,7 mm, Kernloch-Ø 2,5 mm
• M4: Steigung 0,7 mm, Gesamtlänge 45 mm, Schaft-Ø 4,5 mm, Schaft-4-kant 3,4 mm, Kernloch-Ø 3,3 mm
• M5: Steigung 0,8 mm, Gesamtlänge 50 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 4,2 mm
• M6: Steigung 1 mm, Gesamtlänge 50 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 5 mm
• M8: Steigung 1,25 mm, Gesamtlänge 56 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 6,8 mm
• M10: Steigung 1,5 mm, Gesamtlänge 70 mm, Schaft-Ø 7 mm, Schaft-4-kant 5,5 mm, Kernloch-Ø 8,5 mm
• M12: Steigung 1,75 mm, Gesamtlänge 75 mm, Schaft-Ø 9 mm, Schaft-4-kant 7 mm, Kernloch-Ø 10,2 mm
• M16: Steigung 2 mm, Gesamtlänge 80 mm, Schaft-Ø 12 mm, Schaft-4-kant 9 mm, Kernloch-Ø 14 mm
• M20: Steigung 2,5 mm, Gesamtlänge 95 mm, Schaft-Ø 16 mm, Schaft-4-kant 12 mm, Kernloch-Ø 17,5 mm
• M30: Steigung 3,5 mm, Gesamtlänge 125 mm, Schaft-Ø 22 mm, Schaft-4-kant 18 mm, Kernloch-Ø 26,5 mm
