Allgemeine Beschreibung

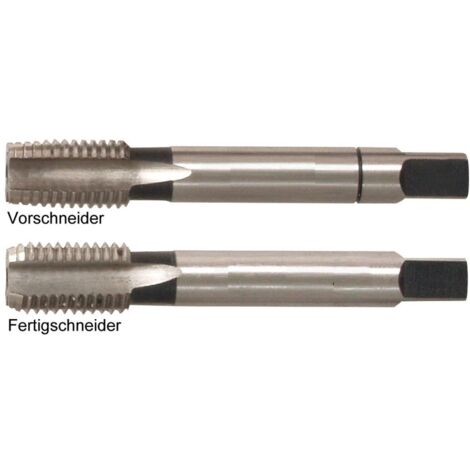

Der Handgewindebohrer-Satz für UNF-Gewinde besteht aus zwei hochwertigen HSS (Hochgeschwindigkeitsstahl) Bohrern, die speziell für die Bearbeitung von UNF-Gewinden entwickelt wurden. Der Satz enthält sowohl einen Vor- als auch einen Fertigschneider und ist ideal für Durchgangs- und Sacklöcher geeignet. Dieser Satz ist nach ANSI B1.1 für Einheits-Feingewinde konzipiert.Technische daten
- Material: HSS (Hochgeschwindigkeitsstahl)
- Typ: N DIN 2184 Tol.
- Lieferumfang: 2-teiliger Satz (Vor- und Fertigschneider)
- Gewinde-Ø: 1/4" bis 1" (6,35 mm bis 25,4 mm)
- Gesamtlänge: 56 mm bis 90 mm
- Schaft-4-kant: 2,1 mm bis 14,5 mm
- Kernloch-Ø: 1,3 mm bis 23,2 mm
Weitere Informationen
- UNF Nr. 0: 80 Gänge per inch, Ø 1,524 mm, Gesamtlänge 32 mm
- UNF Nr. 1: 72 Gänge per inch, Ø 1,854 mm, Gesamtlänge 36 mm
- UNF Nr. 2: 64 Gänge per inch, Ø 2,184 mm, Gesamtlänge 36 mm
- UNF Nr. 3: 56 Gänge per inch, Ø 2,515 mm, Gesamtlänge 40 mm
- UNF Nr. 4: 48 Gänge per inch, Ø 2,845 mm, Gesamtlänge 40 mm
- UNF Nr. 5: 44 Gänge per inch, Ø 3,175 mm, Gesamtlänge 40 mm
- UNF Nr. 6: 40 Gänge per inch, Ø 3,505 mm, Gesamtlänge 45 mm
- UNF Nr. 8: 36 Gänge per inch, Ø 4,166 mm, Gesamtlänge 45 mm
- UNF Nr. 10: 32 Gänge per inch, Ø 4,826 mm, Gesamtlänge 50 mm
- UNF Nr. 12: 28 Gänge per inch, Ø 5,486 mm, Gesamtlänge 56 mm
- UNF 1/4": 28 Gänge per inch, Ø 6,35 mm, Gesamtlänge 56 mm
- UNF 5/16": 24 Gänge per inch, Ø 7,938 mm, Gesamtlänge 63 mm
- UNF 3/8": 24 Gänge per inch, Ø 9,525 mm, Gesamtlänge 63 mm
- UNF 7/16": 20 Gänge per inch, Ø 11,113 mm, Gesamtlänge 70 mm
- UNF 1/2": 20 Gänge per inch, Ø 12,7 mm, Gesamtlänge 70 mm
- UNF 9/16": 18 Gänge per inch, Ø 14,288 mm, Gesamtlänge 70 mm
- UNF 5/8": 18 Gänge per inch, Ø 15,875 mm, Gesamtlänge 70 mm
- UNF 3/4": 16 Gänge per inch, Ø 19,05 mm, Gesamtlänge 80 mm
- UNF 7/8": 14 Gänge per inch, Ø 22,225 mm, Gesamtlänge 80 mm
- UNF 1": 12 Gänge per inch, Ø 25,4 mm, Gesamtlänge 90 mm
