Füllstandsensor für Pelletspeicher und Kesseltank Plug and Play

environ Füllstandsensor für Pelletspeicher und Kesseltank

Niveausensor zur Überwachung des Pelletvorrats. Im Lagerbehälter überwacht er die Mindestreserve, im Kesseltank Minimum und Maximum. Ausgelegt auf die environ Steuerung CONTROL PANEL DRIVE, Artikelnummer EN4200.00.01.

Einbauort und Positionierung

• environ Pelletspeicher: vorbereitete Stanzung ausbrechen und Sensor einsetzen
• MIDI mit flachem Boden: Stanzungen in mehreren Höhen, Position auf die Tankhöhe abstimmen
• Eigenbau-Tank oder Fremdfabrikat: passende Öffnung bohren und Sensor abdichten
• Sensorhöhe so wählen, dass die Restmenge für eine vollständige Pelletlieferung ausreicht, das entspricht etwa 15 bis 20 Prozent der Gesamtkapazität
• Im Kesseltank Position für Minimum und Maximum nach Herstellerangabe des Kessels festlegen

Elektrischer Anschluss

• Anschluss über das mitgelieferte Kabel an die CONTROL PANEL DRIVE, das Signal wird dort automatisch eingelesen
• Zusätzliche Fernalarmgeräte lassen sich an der Steuerung abgreifen, optisch oder akustisch
• Vor Arbeiten an Steuerung und Sensor die Anlage allpolig spannungsfrei schalten, gegen Wiedereinschalten sichern und abkühlen lassen
• Kabelführung außerhalb des Pelletstroms verlegen und gegen Abrieb schützen

Technische Daten

• Bauform Niveausensor für Pelletspeicher und Kesseltanks
• Funktion Mindestfüllstand im Lager, Minimum und Maximum im Kesseltank
• Anschlussart Plug and Play an CONTROL PANEL DRIVE
• Montage Einsetzen in vorbereitete Stanzung oder gebohrte Öffnung
• Nachrüstbar in bestehende Anlagen

Montagehinweise für die Fachkraft

• Durchführung sorgfältig abdichten, damit im Lager kein Staub austritt
• Sensor nicht im direkten Fallstrom der Einblasleitung setzen, sonst führt der Pelletschlag zu Fehlmeldungen
• Nach der Montage einen Saugzyklus beobachten und die Schaltpunkte kontrollieren
• Bei modular erweiterten MIDI-Speichern den Sensor in der oberen Hälfte des Tanks setzen

Lieferumfang

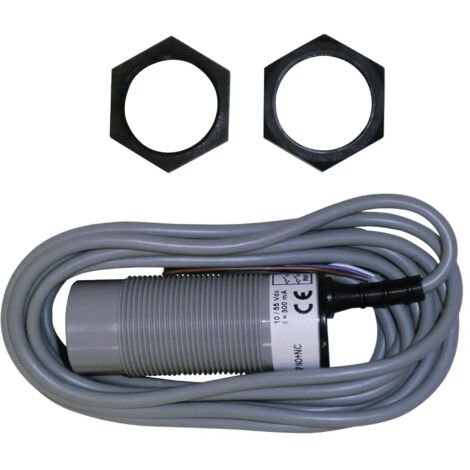

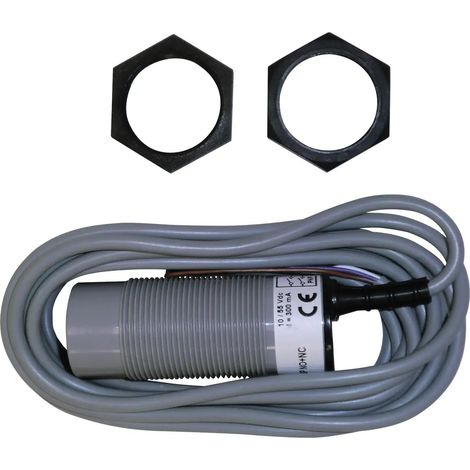

• 1 x environ Füllstandsensor
• Anschlusskabel, Befestigungs- und Dichtungsmaterial
• Bedienungs- und Montageanleitung
