Allgemeine Beschreibung

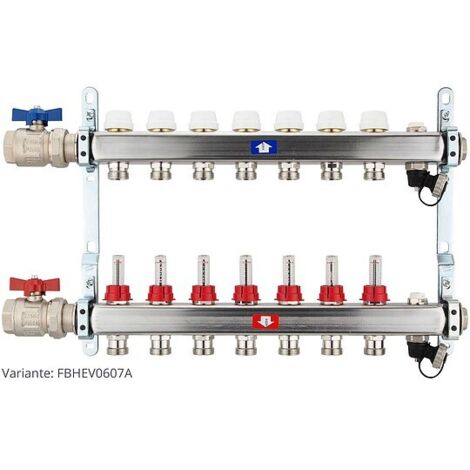

Der Edelstahl Fußbodenheizungs-Verteiler mit Vorlauf-Topmeter ist ein modernes Heizkreis-Verteilersystem, das eine optimale Wärmeverteilung im gesamten Haus gewährleistet. Durch innovative Technik arbeitet dieser Verteiler zuverlässig, bedarfsgerecht und kostensparend. Die Handradverstellungen ermöglichen eine präzise manuelle Durchflusseinstellung, während die vorbereiteten Verteilerventile für elektrische Stellantriebe eine annähernd lineare Ventilkurve bieten. Der eingebaute Entlüfter sorgt für eine effektive Entlüftung von Vor- und Rücklauf, was die Betriebssicherheit und den Benutzerkomfort erhöht.Technische daten
- Max. Betriebsdruck: 6 bar (10 bar zur Anlagenüberprüfung)
- Max. Betriebstemperatur: 70°C
- Gewindeanschlüsse: ISO 228 (entspricht DIN EN USI 228 und BS EN ISO 228)
- Alle Abgänge: 3/4“ Eurokonus
- Rohrabstände der Abgänge: 50 mm (Rohrmitte zu Rohrmitte)
- Durchflussmenge: 0,5 bis 5 l/min
- Durchflussmedien: Heizwasser, Kaltwasser, Kühlwasser
Kompatibilität und Zubehör
- Verteiler ohne Anschlussset
- Verteiler mit Anschlussset für waagrechte Montage: 2x Kugelhahn 1"
- Verteiler mit Anschlussset für senkrechte Montage: 2x Kugelhahn 1", 2x Winkelstück
- Optional erhältlicher Doppelnippel zur einfachen Erweiterung und Verbindung mit weiteren Verteilern
Installation
- Vormontierte Lieferung in stabiler, rutschsicherer Kartonage
- Montagefreundlich durch versetzt angeordnete Verteilerbalken
- Versorgungsleitungen können durch einfaches Drehen der Verteilerbalken links- oder rechtsseitig angeschlossen werden
Anwendung
- Individuelle und präzise Regulierung der Raumtemperatur durch unterschiedliche Ventilhübe
- Raumthermostate mit Stellantrieben sorgen für raumindividuelle Behaglichkeit
Weitere Informationen
- Komplettlieferung in Originalverpackung mit Montage- und Bedienungsanleitung
