Allgemeine Beschreibung

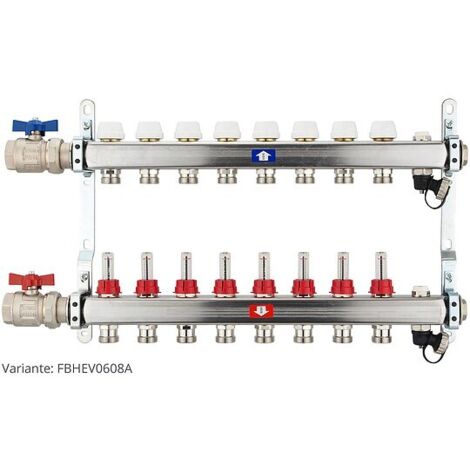

Der Edelstahl Fußbodenheizungs-Verteiler mit Vorlauf-Topmeter ist ein modernes Heizkreis-Verteilersystem, das eine optimale Wärmeverteilung im gesamten Haus gewährleistet. Dank innovativer Technik arbeitet dieser Verteiler zuverlässig, bedarfsgerecht und kostensparend. Die Handradverstellungen ermöglichen eine präzise manuelle Durchflusseinstellung, während die vorbereiteten Verteilerventile für elektrische Stellantriebe eine nahezu lineare Ventilkurve bieten. Der eingebaute Entlüfter sorgt für eine effiziente Entlüftung von Vor- und Rücklauf, was die Betriebssicherheit und den Benutzerkomfort erhöht.Technische daten
- Max. Betriebsdruck: 6 bar (10 bar zur Anlagenüberprüfung)
- Max. Betriebstemperatur: 70°C
- Gewindeanschlüsse: ISO 228 (entspricht DIN EN USI 228 und BS EN ISO 228)
- Alle Abgänge: 3/4“ Eurokonus
- Rohrabstände der Abgänge: 50 mm (Rohrmitte zu Rohrmitte)
- Eingebaute Topmeter zur stufenlosen exakten Einstellung des Durchflusses: 0,5 bis 5 l/min
- Durchflussmedien: Heizwasser, Kaltwasser, Kühlwasser
Kompatibilität und Zubehör
- Verteiler ohne Anschlussset
- Verteiler mit Anschlussset für waagrechte Montage: 2x Kugelhahn 1"
- Verteiler mit Anschlussset für senkrechte Montage: 2x Kugelhahn 1", 2x Winkelstück
- Bitte beachten Sie, die passenden Eurokonus-Verschraubungen für Ihr Rohrsystem mitzubestellen (je Heizkreis 2 Stück)
Installation
- Der Verteiler wird vormontiert in stabiler, rutschsicherer Kartonage geliefert.
- Vor- und Rücklaufbalken werden an das Heizungssystem angeschlossen.
- Versorgungsleitungen können durch einfaches Drehen der Verteilerbalken links- oder rechtsseitig angeschlossen werden.
Anwendung
- Geeignet für die individuelle Regulierung der Raumtemperatur durch Raumthermostate mit Stellantrieben.
- Ermöglicht die Kombination mehrerer Verteiler durch den optional erhältlichen Doppelnippel.
Weitere Informationen
- Robuste Oberfläche: Edelstahl AISI 304L
- Modernes, edles Design
- Höhere Durchflusswerte dank größerem Querschnitt der Stäbe
- Montagefreundlich durch versetzt angeordnete Verteilerbalken
- Genaue Adaptierung des Ventil-Schließmaßes, da alles aus einer Hand
