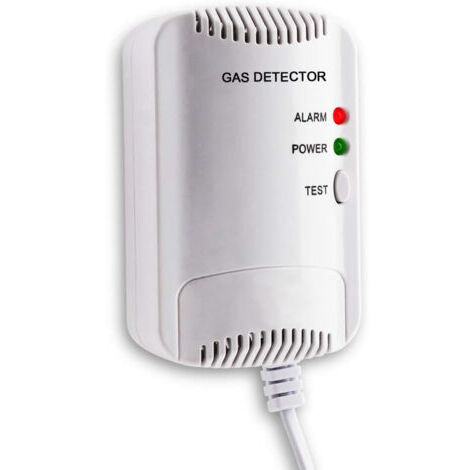

Gaswarngerät – LPG-/Erdgas-/Kohlegas-Leckagesensor, Butan-, Methan- und Propangasüberwachung, Blitzlichtwarnung, Steckdosen-Gasalarm, geeignet für die Küche

Aufgrund der unterschiedlichen Gasdichten variiert die Installationsposition; bitte befolgen Sie die Anweisungen.

Technische Parameter

- Detektionsgas: Erdgas (Methan), Flüssiggas (Propan, Butan), Kunstgas (Alkane, Olefine, Aromaten)

- Sensor: Halbleiter-Gassensor

- Alarmkonzentration: ≥3 % UEG

Vorheizzeit: 3 Minuten

- Betriebsspannung: AC110V ~ AC240V

- Nennleistung: ≤3W

- Alarmlautstärke: ≥100 dB

- Material: ABS

- Arbeitsumgebung: 0℃～50℃

- Luftfeuchtigkeit im Betrieb: ≤93 % rF

- Alarmmodus: akustischer und optischer Alarm

- Alarmanzeige: blinkend rot

- Fehleranzeige: gelbes Licht leuchtet

- Installationsmethode: Wandmontage

- Produktgröße: 115*70*40mm

Dieses Gaswarngerät entspricht den Anforderungen der Norm EN 50194-1:2009.

Aufwärmmodus

Das Gerät schaltet nach dem Einschalten automatisch in den Aufwärmmodus. Die Vorheizzeit beträgt 180 Sekunden. Führen Sie während der Vorheizzeit keine anderen Bedienungsvorgänge am Gerät durch, da der Alarm sonst nicht reagiert (die Vorheizphase dient dazu, den Gasalarm an die Temperatur und Luftfeuchtigkeit der Aufstellungsumgebung anzupassen). Während des Vorheizvorgangs blinkt die grüne Betriebsanzeige.

Erkennungsmodus

Sobald der Vorheizmodus abgeschlossen ist, wechselt der Alarm in den Erkennungsmodus (Normalmodus):

Die grüne POWER-Kontrollleuchte leuchtet immer.

In diesem Stadium kann der Alarm getestet werden: Drücken Sie die TEST-Taste, um das Produkt zu testen. Im Testmodus ertönt der Alarm „Di Di Di…“, die rote ALARM-Anzeige blinkt und die grüne POWER-Anzeige leuchtet dauerhaft.

Alarmmodus

Wird ein Leck brennbarer Gase festgestellt und erreicht oder überschreitet die Gaskonzentration den Alarmschwellenwert von 3 % der unteren Explosionsgrenze (UEG) (unterhalb von 3 % der UEG wird kein Alarm ausgelöst), ertönt der Alarmton „Di Di Di…“, die rote ALARM-Anzeige blinkt und die grüne POWER-Anzeige leuchtet. Der Alarm bleibt so lange stumm, bis die Konzentration des brennbaren Gases unter den Schwellenwert sinkt.

Fehlermodus

Wenn der Alarm ausfällt, kann er nicht normal verwendet werden. In diesem Fall leuchtet die POWER-Anzeige gelb und der Alarm gibt eine Fehlermeldung aus. Die ALARM-Anzeige leuchtet nicht.

Korrekte Testmethode:

Drücken und halten Sie den Schalter des Feuerzeugs, um das Gas langsam in die Einlassöffnung des Horns freizusetzen (zünden Sie das Feuerzeug währenddessen nicht an).

Hinweis: Öffnen Sie den Gasherd nicht ohne fachkundige Anleitung zum Testen, da dies sehr gefährlich ist!

Erdgas besteht aus Methan, das leichter als Luft ist. Bei einem Gasaustritt steigt das Erdgas zur Decke und sammelt sich in der Umgebung. Daher sollte der Gasmelder für Erdgas 30 cm von der Decke und 1,5 m vom Gasaustrittsradius entfernt installiert werden.Flüssiggas (LPG) besteht aus einem Gemisch aus Propan und Butan, das schwerer als Luft ist. Bei einem Gasaustritt fällt das LPG zu Boden. Daher muss der Detektor für LPG 30 cm über dem Boden und 1,5 m von der Gasquelle entfernt installiert werden.Hinweis: Installieren Sie den Gaswarnmelder nicht an einem Ort mit viel Wasserdampf, da dies die Funktion des Gaswarnmelders beeinträchtigt.

Packliste

1 x Gasdetektor

2 x Schrauben

2 x Schraubkappen

1 x doppelseitiges Klebeband

1 x Benutzerhandbuch

Arbeitsweise und Funktionsbeschreibung
Alarmkonzentration: ≥3 % UEG
Alarmlautstärke: ≥100 dB
Material: ABS-Kunststoff

Gasleckdetektor
Dieser drahtlose Gasleckalarm eignet sich für verschiedene Anwendungen zur Erkennung und Alarmierung von brennbaren Gaslecks (Flüssiggas).

Installationshinweise
1. Installationsort des Alarms: Innerhalb von 1,5 Metern von der Luftquelle als Mittelpunkt, in einem gut belüfteten Bereich. (1) Flüssiggas ist dichter als Luft und bleibt nach einem Leck in geringer Höhe. Der Alarm sollte ca. 0,3 Meter über dem Boden installiert werden. (2) Gas und Kohlenmonoxid sind weniger dicht als Luft und bleiben nach einem Leck in höherer Höhe. Der Alarm sollte 0,3 Meter von der Decke entfernt installiert werden.
2. Orte, an denen der Alarm nicht installiert werden darf: Ecken, Schränke und andere Bereiche mit schlechter Luftzirkulation; Bereiche, die leicht Öldämpfen ausgesetzt sind;

Anwendung:
1. Betriebsanzeige: Grünes Licht, leuchtet nach dem Einschalten und erlischt im Alarmfall.
2. Alarmanzeige: Rotes Licht, blinkt im Alarmfall.
3. Schalten Sie das Gerät ein. Nach 3 Minuten, in denen das grüne Licht leuchtet oder blinkt, nimmt der Alarm seinen normalen Betrieb auf. Sobald die detektierte Gaskonzentration die Warnschwelle erreicht, ertönt der Alarm. Das grüne Licht erlischt, das rote Licht blinkt, und ein kontinuierliches „Tropf-Tropf“-Alarmsignal ertönt, begleitet von einem hochfrequenten Funkalarmsignal. Sinkt die detektierte Gaskonzentration unter die Vorwarnschwelle, verstummt der Alarm.
4. Auf der Leiterplatte im Inneren des Alarms befindet sich eine Relais-Steuerschaltung, die vom Benutzer einfach installiert werden kann. Im Alarmfall steuert das Relais den Abluftventilator, um das brennbare Gas sofort abzuführen, und das Magnetventil der Luftzufuhr, um die Luftzufuhr umgehend zu unterbrechen.Regelmäßige Prüfung: 1. Sprühen Sie monatlich etwas Feuerzeuggas in die Lufteinlassöffnung. Der Alarm sollte nach 5 bis 8 Sekunden ertönen und die Kontrollleuchte aufleuchten. Dies zeigt an, dass der Alarm ordnungsgemäß funktioniert. 2. Entfernen Sie regelmäßig Staub und Öl aus dem Bereich des Lufteinlasses, um Verstopfungen zu vermeiden. 3. Drücken Sie die Testtaste, um den Alarm auszulösen und seine korrekte Funktion zu überprüfen.

Verhalten bei einem Gasalarm:
1. Öffnen Sie sofort Türen und Fenster, um für ausreichende Belüftung zu sorgen und schädliche Gasquellen zu löschen. Schalten Sie jetzt keine elektrischen Schalter ein oder aus, um zu verhindern, dass Funken Gase entzünden, die beim Ein- und Ausschalten eine Verbrennung oder sogar eine Explosion verursachen könnten.
2. Benachrichtigen Sie umgehend den Gasnotdienst und lassen Sie den Gasalarm von Fachleuten überprüfen und beheben.
3. Nach der Behebung durch Fachleute muss der betroffene Bereich gut belüftet werden.

Technische Parameter:
1. Betriebsspannung: 220 V AC.
2. Leistungsaufnahme: <2 W
3. Alarmkonzentration: Flüssiggas 0,1–0,5 %; Erdgas 0,1–1 %; Stadtgas (H₂) 0,1–0,5 %;
4. Gas-Reaktionszeit: ≤30 s; Kohlenmonoxid-Reaktionszeit: ≤200 s
5. Alarmlautstärke: ≥70 dB
6. Betriebsumgebung: Luftfeuchtigkeit ≤97 % rF; Temperatur -15 °C bis +50 °C
7. Sendefrequenz: 315 MHz.
8. PT2262-Codierungschip
9. Der Schwingungswiderstand des Codierungschips beträgt 1,5 MΩ.
Dieser Alarm wird von einem intelligenten Mikrocontroller gesteuert und bietet eine stabile und zuverlässige Leistung.

Funktionen:

Dank eines patentierten Gassensors tritt keine Passivierung auf, was den Energieverbrauch reduziert und die Lebensdauer verlängert. Das einzigartige Design ermöglicht die Erkennung von Gas, Erdgas und Flüssiggas. Intelligente Mikrocontroller-Steuerung, Selbsterkennung, Vermeidung von Fehlalarmen, Eliminierung verpasster Alarme, stabiler und zuverlässiger Betrieb. Das Gerät kann eigenständig oder vernetzt mit Magnetventilen/Antriebssteuerungen eingesetzt werden und verfügt über akustische und optische Alarme sowie eine automatische Rückstellung. Flexible Installation; innerhalb von 2 bis 3 Minuten nach dem Einschalten erfolgt kein Alarm.

Zusätzliche Informationen

Die schädlichen Auswirkungen von Kohlenmonoxid, einem brennbaren Gas, auf den menschlichen Körper
Wenn die Konzentration eines brennbaren Gases seine untere Explosionsgrenze überschreitet, explodiert es bei Kontakt mit Feuer (Feuerzeuge, elektrische Schalter, statische Elektrizität usw.) und verursacht schwere Verletzungen. Kohlenmonoxid ist ein schädliches, farb- und geruchloses Gas, das hauptsächlich bei der unvollständigen Verbrennung von brennbaren Gasen, Benzin, Holz usw. entsteht. Es wird über die Atemwege eingeatmet und entzieht dem Körper den im Hämoglobin enthaltenen Sauerstoff, was zum Tod durch Sauerstoffmangel führt.

Produktname: SG-2008EX-220V/12V.
Produktkategorie: Gaslecksuchgeräte-Serie
Detaillierte Beschreibung:

Produktname: SG-2008EX--220V/12V.
Produktkategorie: Gaslecksuchgeräte-Serie
Detaillierte Beschreibung:
Funktionen und Merkmale

Der Detektor nutzt die patentierte Technologie des Unternehmens und benötigt keinen externen Transformator. Er ist mit einem Nanosensor ausgestattet und kann Gaskonzentrationen äußerst empfindlich messen. Sobald eine bestimmte Gaskonzentration erreicht ist, gibt der Detektor ein akustisches Signal ab, löst den Alarm aus und sendet gleichzeitig ein Alarmsignal an die Alarmzentrale. Unabhängiger/Netzwerk-/Drahtlos-Ausgangsmodus (optional)

▲ Unabhängig (220 V) / Netzbetrieb (12 V)

1. Nutzt Nanosensoren und das patentierte technologische Design des Unternehmens zur effektiven Behebung von Fehlalarmen. 2. Netzwerksignale verfügen über die Ausgangsmodi NO, NC und Pegel. Das Netzwerksignal kann zum Starten des Abluftventilators und des Magnetventils verwendet werden. 3. Geeignet für die meisten Niedrigstrom-Steuerungssysteme (Einbruchmeldeanlagen, Gebäudesprechanlagen, 3-Meter-Fernübertragung usw.). 4. Hohe Stabilität und lange Lebensdauer. 5. Wandmontage, ansprechendes Design und geringer Stromverbrauch. 6. Automatische Rückstellung nach Behebung des Alarmzustands.

Produktinformationen

Sensor

Neuer Nanotechnologie-Sensor mit extrem langer Lebensdauer

Gasdetektion

Kohleflözgas, Erdgas, Flüssiggas

Alarmkonzentration

Gas: 0,1～0,5%

Erdgas: 0,1–0,3 %

Flüssiggas: 0,1 ~ 0,5 %

Betriebsspannung

220 V AC (kein externer Transformator erforderlich)

Betriebsstrom

〈 100MA

Betriebstemperatur

-10 ℃ ~ 55 ℃

Arbeitsfeuchtigkeit

weniger als 97 %

Alarmausgang

Kabelgebundener Modus: Akustischer und optischer Alarm vor Ort / mit oder ohne Ausgang, automatische Abschaltung nach Alarmunterdrückung
Drahtloser Modus: Alarmübertragungsfrequenz F: 315 MHz/433 MHz,
Drahtlose Übertragungsreichweite (Abschirmungsabstand): 150 m, anpassbar
Alarmlautstärke

85 dB in 10 Fuß Entfernung

Ansprechzeit

Weniger als 20 Sekunden
