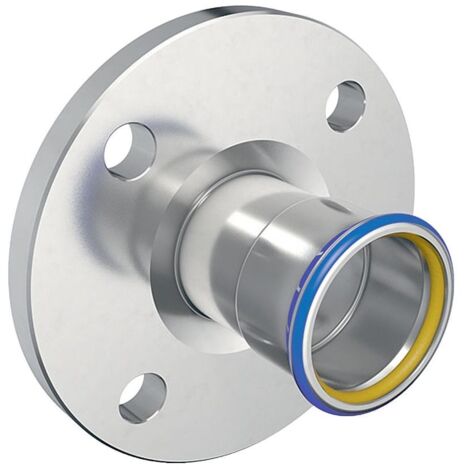

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe, Gas, D 54mm, DN 50

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe, Gas, D 54mm, DN 50

Dieser Edelstahl-Flansch mit Pressmuffe ermöglicht eine sichere Verbindung in Gasinstallationen. Das Bauteil ist für Natur- und Flüssiggase optimiert und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Zuverlässige Verbindungstechnik

Der Flansch entspricht der Form B1 nach EN 1092-1 und verfügt über eine erhöhte Dichtleiste. Für eine hohe Sicherheit bei der Montage sorgt der integrierte Pressindikator sowie die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht bleibt. Der gelbe Schutzstopfen und die gelbe Markierung kennzeichnen das Bauteil eindeutig für den Einsatz in Gasleitungen.

Material und Ausführung

Gefertigt aus hochwertigem CrNiMo-Stahl 1.4401, bietet der Fitting eine robuste Lösung für anspruchsvolle Versorgungssysteme. Die Dichtung besteht aus HNBR, einem hydrierten Acrylnitrilbutadien-Kautschuk, der speziell auf die Anforderungen von Gasmedien abgestimmt ist. Die Konstruktion ist zugfest und für den dauerhaften Einsatz in professionellen Rohrleitungssystemen ausgelegt.

Technische Daten

• Nennweite: DN 50
• Rohraußendurchmesser: 54 mm
• Flansch-Lochkreisdurchmesser: 125 mm
• Anzahl Schrauben: 4 St.
• Werkstoff: Edelstahl 1.4401
• Dichtungsmaterial: HNBR
• Druckstufe: PN 10/16
• Länge: 8,7 cm

Durch die Kombination aus langlebigem Edelstahl 1.4401 und der bewährten Pressmuffen-Technik eignet sich dieser Flansch ideal für die fachgerechte Installation von Gasleitungen. Mit einer Nennweite von DN 50 und einem Rohraußendurchmesser von 54 mm bietet er eine präzise Passform. Die integrierte HNBR-Dichtung und die robuste Flanschverbindung nach EN 1092-1 unterstützen eine dauerhafte Dichtheit und Sicherheit im Betrieb.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34208
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 87
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 2: 165
• Länge Anschluss 1: 69
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 52
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
