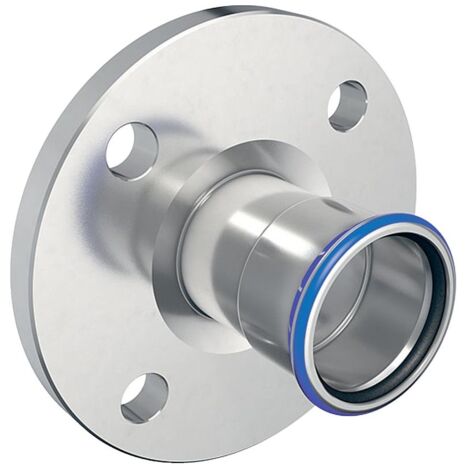

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe D 76,1mm, DN 65

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe D 76,1mm, DN 65

Dieser Edelstahl-Flansch mit Pressmuffe ermöglicht eine zuverlässige Verbindung in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil aus hochwertigem CrNiMo-Stahl 1.4401 ist für Trinkwasserinstallationen geeignet und zeichnet sich durch eine hohe Beständigkeit aus.

Zuverlässige Verbindungstechnik

Die Komponente ist mit einem CIIR-Dichtring in Schwarz ausgestattet und entspricht der Form B1 nach EN 1092-1 mit erhöhter Dichtleiste. Für eine sichere Verarbeitung sorgt die Eigenschaft unverpresst undicht, die eine schnelle visuelle Kontrolle während der Montage ermöglicht. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verunreinigungen bis zum Zeitpunkt der Installation. Ein integrierter Pressindikator unterstützt die Kontrolle beim Verpressen.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 65
• Außendurchmesser: 76,1 mm
• Flansch-Lochkreisdurchmesser: 145 mm
• Anzahl Schrauben: 4 St.
• Länge: 11,8 cm
• Dichtmaterial: CIIR
• Druckstufe: PN 10/16

Durch die robuste Konstruktion aus Edelstahl 316 und die präzise Fertigung nach EN 1092-1 bietet dieser Flansch mit einem Außendurchmesser von 76,1 mm eine langlebige Lösung für anspruchsvolle Rohrleitungssysteme. Die Kombination aus der bewährten Pressmuffen-Technik und dem standardisierten Flanschanschluss DN 65 ermöglicht eine effiziente Montage und dauerhafte Dichtheit in industriellen und privaten Versorgungsanlagen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33739
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 118
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 185
• Länge Anschluss 1: 92
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 65
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
