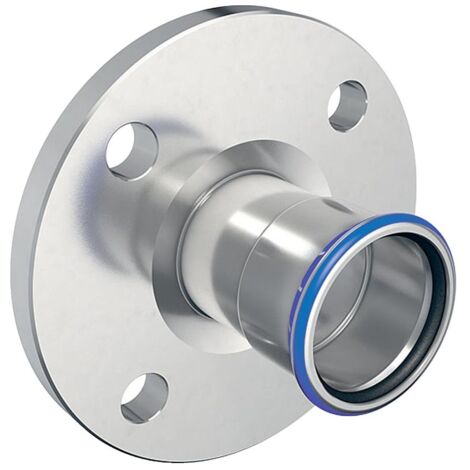

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe D 88,9mm, DN 80

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe D 88,9mm, DN 80

Dieser Edelstahl-Flansch mit integrierter Pressmuffe ermöglicht eine zuverlässige Verbindung in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil aus hochwertigem CrNiMo-Stahl 1.4401 zeichnet sich durch seine hohe Beständigkeit aus und ist für Trinkwasseranwendungen geeignet.

Zuverlässige Verbindungstechnik

Der Flansch entspricht der Form B1 nach EN 1092-1 und verfügt über eine erhöhte Dichtleiste. Für eine sichere Montage ist das System mit einem Pressindikator ausgestattet, der eine schnelle visuelle Kontrolle ermöglicht. Die Eigenschaft unverpresst undicht sorgt für zusätzliche Sicherheit bei der Installation, da nicht verpresste Verbindungen bei der Druckprüfung sofort erkannt werden. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Bauteil vor Verunreinigungen bis zum Zeitpunkt der Verarbeitung.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Nennweite: DN 80
• Außendurchmesser: 88,9 mm
• Flansch-Lochkreisdurchmesser: 160 mm
• Anzahl Schrauben: 8 St.
• Dichtungsmaterial: CIIR
• Druckstufe: PN 10/16
• Länge: 12,5 cm

Durch die robuste Konstruktion aus Edelstahl 1.4401 und die präzise Auslegung für DN 80 bietet dieses Bauteil eine langlebige Lösung für anspruchsvolle Rohrleitungssysteme. Die Kombination aus der bewährten Pressmuffen-Technik und dem standardisierten Flanschanschluss nach PN 10/16 ermöglicht eine effiziente und dichte Installation in verschiedensten Einsatzbereichen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33740
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 125
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 80
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 88,9
• Rohraußendurchmesser Anschluss 2: 200
• Länge Anschluss 1: 100
• Länge Anschluss 2: 20
• Arbeitslänge Anschluss 1: 65
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 80
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
