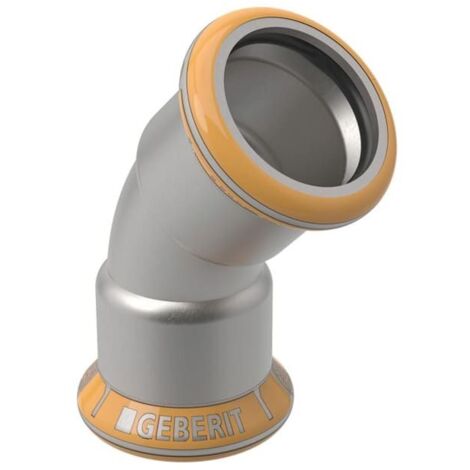

Geberit Bogen Mapress Therm 45 Grad, DN 20, 22mm, Edelstahl, 42804

Geberit Bogen Mapress Therm 45 Grad, DN 20, 22mm, Edelstahl, 42804

Der Geberit Mapress Therm Bogen ermöglicht eine präzise Richtungsänderung von 45 Grad in Edelstahl-Rohrleitungssystemen. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch eine hohe mechanische Stabilität aus.

Zuverlässige Verbindungstechnik

Der Fitting ist beidseitig mit Pressmuffen ausgestattet, die eine zugfeste Verbindung ermöglichen. Zur Erhöhung der Montagesicherheit verfügt das Bauteil über einen Pressindikator, der eine visuelle Kontrolle der Verpressung unterstützt. Zudem ist das System im unverpressten Zustand undicht, wodurch Fehlstellen bei der Druckprüfung unmittelbar erkannt werden können.

Material und Anwendung

Gefertigt aus Edelstahl, ist der Bogen für anspruchsvolle Installationsumgebungen ausgelegt. Die integrierte Dichtung aus CIIR sorgt für eine sichere Abdichtung der Verbindung. Dieses Produkt ist nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Winkel: 45 °
• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Länge: 3,2 cm
• Z-Maß: 1,1 cm
• Dichtungsmaterial: CIIR

Durch die Kombination aus robustem Edelstahl und der Pressmuffen-Technik bietet dieser 45-Grad-Bogen eine effiziente Lösung für die Installation von Versorgungssystemen. Mit einem Nenndurchmesser von DN 20 und einem Rohraußendurchmesser von 22 mm ist das Bauteil präzise auf gängige Systemanforderungen abgestimmt. Die integrierte Dichtung aus CIIR sowie Sicherheitsmerkmale wie der Pressindikator unterstützen eine fachgerechte und prozesssichere Montage.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 42804
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 32
• Länge Anschluss 2: 32
• Arbeitslänge Anschluss 1: 11
• Arbeitslänge Anschluss 2: 11
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
