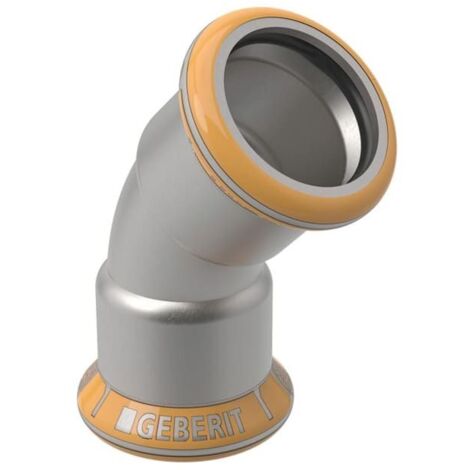

Geberit Bogen Mapress Therm, DN 25, 28mm, Edelstahl, Edelstahl, 42805

Geberit Bogen Mapress Therm, DN 25, 28mm, Edelstahl, Edelstahl, 42805

Der Geberit Mapress Therm Bogen ermöglicht eine präzise Richtungsänderung von 45° in Versorgungssystemen. Das aus Edelstahl gefertigte Formteil ist für den Einsatz in geschlossenen Heizungs- und Kühlkreisläufen konzipiert und zeichnet sich durch eine hohe mechanische Belastbarkeit aus.

Verbindungstechnik und Sicherheit

Das Bauteil verfügt über zwei Pressmuffen mit M-Kontur, die eine zugfeste Verbindung ermöglichen. Zur Erhöhung der Montagesicherheit ist das System im unverpressten Zustand undicht, wodurch Fehlverbindungen bei der Druckprüfung unmittelbar erkennbar sind. Ein integrierter Pressindikator unterstützt die visuelle Kontrolle der fachgerechten Verpressung.

Material und Anwendungshinweise

Der Bogen besteht aus unbehandeltem Edelstahl und ist mit einem Dichtring aus schwarzem CIIR ausgestattet. Aufgrund der spezifischen Materialeigenschaften ist dieses Produkt nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 25
• Rohraußendurchmesser: 28 mm
• Winkel: 45 °
• Anschlussart: Pressmuffe
• Dichtungsmaterial: CIIR
• Z-Maß: 1,4 cm
• Baulänge: 3,7 cm

Durch die Kombination aus langlebigem Edelstahl und der bewährten Pressmuffen-Technik bietet dieses Formteil eine effiziente Lösung für die Installation in Versorgungssystemen. Mit einem Nenndurchmesser von DN 25 und einem Rohraußendurchmesser von 28 mm ist der 45-Grad-Bogen präzise auf die Anforderungen moderner Heizungs- und Kühlkreisläufe abgestimmt und unterstützt eine sichere sowie dauerhafte Leitungsführung.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 42805
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Länge Anschluss 1: 37
• Länge Anschluss 2: 37
• Arbeitslänge Anschluss 1: 14
• Arbeitslänge Anschluss 2: 14
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
