Geberit Mapress Therm Bogen mit Einschubende 90 Grad, d 108mm

Geberit Mapress Therm Bogen mit Einschubende, 90 Grad, 108mm, Edelstahl, 43311

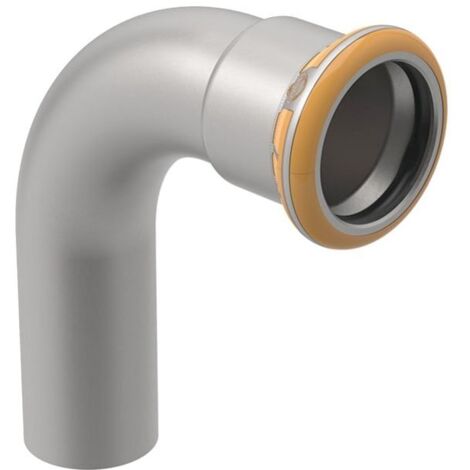

Dieser 90-Grad-Bogen aus Edelstahl ist ein spezialisiertes Formstück für Versorgungssysteme. Er verfügt über ein Einschubende sowie eine Pressmuffe und ist für den Einsatz in Heizungs- und Kühlanlagen konzipiert.

Zuverlässige Verbindungstechnik

Das Bauteil zeichnet sich durch eine hohe mechanische Stabilität aus und ist zugfest konstruiert. Zur Erhöhung der Sicherheit bei der Montage ist das System unverpresst undicht, wodurch sich Fehlverbindungen während der Druckprüfung unmittelbar identifizieren lassen. Ein integrierter Pressindikator unterstützt die korrekte Verarbeitung. Der schwarze Dichtring aus CIIR sorgt für eine dauerhafte Abdichtung innerhalb des Systems.

Einsatzhinweise

Das Formstück ist ausschließlich für geschlossene Versorgungssysteme vorgesehen und ausdrücklich nicht für Trinkwasserinstallationen zugelassen. Die unbehandelte Edelstahloberfläche bietet eine robuste Basis für den Einsatz in anspruchsvollen technischen Anlagen.

Technische Daten

• Werkstoff: Edelstahl
• Winkel: 90 °
• Rohraußendurchmesser: 108 mm
• Nennweite: DN 100
• Dichtungsmaterial: CIIR
• Länge: 22,6 cm
• Höhe: 24,1 cm
• Z-Maß: 15,1 cm

Durch die präzise Fertigung und die zugfeste Verbindungstechnik ermöglicht dieses Formstück eine effiziente Installation in Versorgungssystemen. Mit einem Außendurchmesser von 108 mm und der bewährten M-Kontur bietet das Bauteil eine zuverlässige Lösung für anspruchsvolle Rohrleitungsführungen in Heizungs- und Kühlanwendungen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43311
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 108
• Rohraußendurchmesser Anschluss 2: 108
• Länge Anschluss 1: 241
• Länge Anschluss 2: 226
• Arbeitslänge Anschluss 2: 151
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
