Geberit Bogen Mapress Therm 40305, 90 Grad, 28mm, Edelstahl, Edelstahl

Geberit Bogen Mapress Therm 40305, 90 Grad, 28mm, Edelstahl, Edelstahl

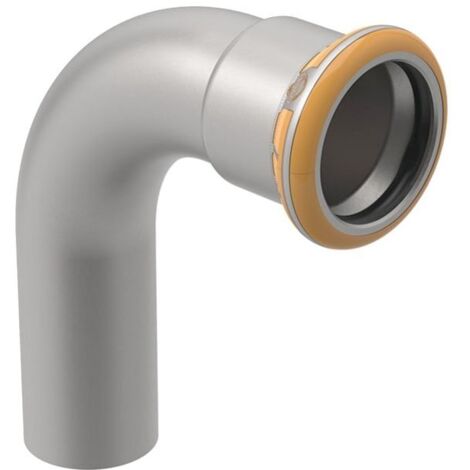

Der Geberit Mapress Therm Bogen ermöglicht eine präzise Richtungsänderung von 90 Grad in Versorgungssystemen. Das aus Edelstahl gefertigte Formstück ist mit einem Einschubende sowie einer Pressmuffe ausgestattet und für den Einsatz in geschlossenen Systemen konzipiert.

Verbindungstechnik und Montage

Das Bauteil verfügt über einen schwarzen Dichtring aus CIIR und ist als unverpresst undicht gekennzeichnet. Ein integrierter Pressindikator unterstützt die fachgerechte Montage und erhöht die Sicherheit bei der Installation. Die zugfeste Verbindung ist für Heizungs- und Kühlsysteme optimiert. Eine Verwendung für Trinkwasserinstallationen ist nicht zulässig.

Technische Daten

• Werkstoff: Edelstahl
• Winkel: 90 °
• Rohraußendurchmesser: 28 mm
• Nennweite: DN 25
• Dichtungsmaterial: CIIR
• Länge: 5,7 cm
• Höhe: 6,3 cm
• Z-Maß: 3,4 cm

Durch die robuste Edelstahlkonstruktion und die präzise Fertigung mit einem Außendurchmesser von 28 mm bietet dieses Bauteil eine langlebige Lösung für anspruchsvolle Versorgungssysteme. Die Kombination aus Pressmuffe und Einschubende erleichtert die Montage in der Nennweite DN 25, während der integrierte Pressindikator eine zuverlässige Kontrolle der Verbindung ermöglicht.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 40305
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Länge Anschluss 1: 63
• Länge Anschluss 2: 57
• Arbeitslänge Anschluss 2: 34
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
