Geberit Bogen Mapress Therm 90 Grad, 54mm, Edelstahl, 41108

Geberit Bogen Mapress Therm 90 Grad, 54mm, Edelstahl, 41108

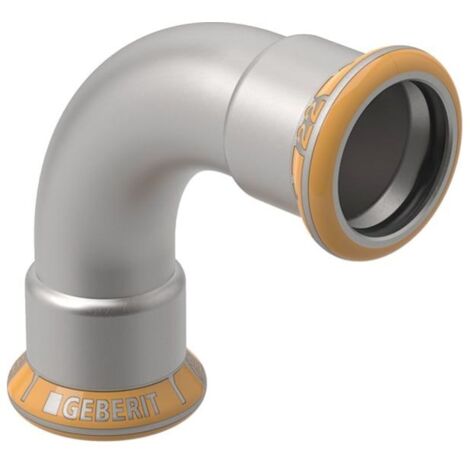

Dieser 90-Grad-Bogen aus der Serie Mapress Therm von Geberit ermöglicht eine präzise Richtungsänderung in Edelstahl-Rohrleitungssystemen. Das Bauteil ist für Versorgungsanwendungen konzipiert und zeichnet sich durch eine robuste Materialqualität aus.

Verbindungstechnik und Montage

Der Bogen verfügt über zwei Pressmuffen mit M-Kontur, die eine zugfeste Verbindung ermöglichen. Zur Unterstützung der Montage ist das Bauteil mit einem Pressindikator ausgestattet. Zudem ist das System im unverpressten Zustand undicht, wodurch eine einfache Dichtigkeitsprüfung während der Installation unterstützt wird.

Material und Einsatzbereich

Gefertigt aus Edelstahl, bietet der Fitting eine langlebige Lösung für anspruchsvolle Installationen. Der integrierte Dichtring aus schwarzem CIIR sorgt für eine zuverlässige Abdichtung. Das Produkt ist ausschließlich für Versorgungssysteme vorgesehen und nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Winkel: 90 °
• Rohraußendurchmesser: 54 mm
• Nennweite: DN 50
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe
• Konturcode: M

Durch die Kombination aus Edelstahl und der bewährten Pressmuffen-Technik eignet sich dieser 90-Grad-Bogen ideal für professionelle Versorgungssysteme. Mit einem Rohraußendurchmesser von 54 mm und dem integrierten CIIR-Dichtring bietet das Bauteil eine sichere Lösung für die Rohrleitungsführung, wobei die Unverpresst-undicht-Funktion und der Pressindikator eine fachgerechte Montage erleichtern.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41108
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 2: 54
• Länge Anschluss 1: 100
• Länge Anschluss 2: 100
• Arbeitslänge Anschluss 1: 65
• Arbeitslänge Anschluss 2: 65
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
