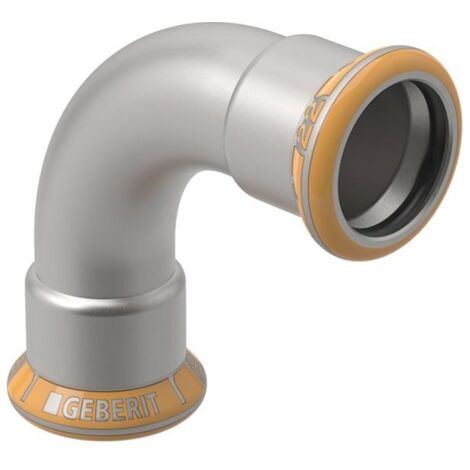

Geberit Mapress Therm Bogen 90 Grad, DN 80, 88,9mm, Edelstahl, Edelstahl

Geberit Mapress Therm Bogen 90 Grad, DN 80, 88,9mm, Edelstahl, Edelstahl

Der Geberit Mapress Therm Bogen ermöglicht eine präzise 90-Grad-Richtungsänderung in Edelstahl-Rohrleitungssystemen. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch eine hohe mechanische Stabilität aus. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Zuverlässige Verbindungstechnik

Der Bogen ist mit zwei Pressmuffen ausgestattet, die eine zugfeste Verbindung ermöglichen. Zur Erhöhung der Montagesicherheit verfügt das System über einen Pressindikator. Zudem ist das Bauteil im unverpressten Zustand undicht, wodurch eine einfache Überprüfung der Dichtheit während der Installation sichergestellt wird.

Material und Ausführung

Gefertigt aus rostfreiem Edelstahl, bietet der Bogen eine robuste Lösung für anspruchsvolle Leitungsführungen. Die integrierte Dichtung aus CIIR in schwarzer Ausführung sorgt für eine zuverlässige Abdichtung innerhalb des Systems.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 80
• Rohraußendurchmesser: 88,9 mm
• Winkel: 90 Grad
• Länge: 18,4 cm
• Z-Maß: 12,4 cm
• Dichtungsmaterial: CIIR

Durch die Kombination aus langlebigem Edelstahl und der bewährten Pressmuffen-Technik eignet sich dieser 90-Grad-Bogen ideal für professionelle Versorgungssysteme. Mit einem Außendurchmesser von 88,9 mm und der integrierten CIIR-Dichtung bietet das Bauteil eine sichere Lösung für die Rohrinstallation außerhalb des Trinkwasserbereichs.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41110
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 80
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 88,9
• Rohraußendurchmesser Anschluss 2: 88,9
• Länge Anschluss 1: 184
• Länge Anschluss 2: 184
• Arbeitslänge Anschluss 1: 124
• Arbeitslänge Anschluss 2: 124
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 80
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
