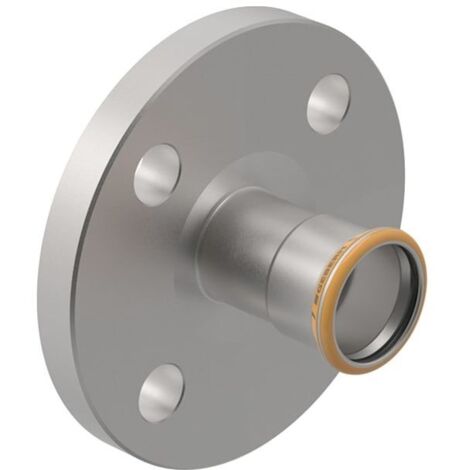

Geberit Mapress Therm Flansch PN 10/16 mit Pressmuffe 108mm, DN 100, 43741

Geberit Mapress Therm Flansch PN 10/16 mit Pressmuffe 108mm, DN 100, 43741

Der Geberit Mapress Therm Flansch PN 10/16 mit Pressmuffe ermöglicht eine zuverlässige Verbindung in Heizungs- und Kühlsystemen. Das aus Edelstahl gefertigte Bauteil ist für einen Rohraußendurchmesser von 108 mm ausgelegt und bietet durch die Pressmuffe eine effiziente Montage. Die Ausführung entspricht der Norm EN 1092-1 Form B1 und ist für den Einsatz in geschlossenen Systemen optimiert.

Zuverlässige Verbindungstechnik

Der Flansch ist mit einem Dichtring aus schwarzem CIIR ausgestattet. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht bleibt, wodurch eine einfache Kontrolle während der Installation möglich ist. Der Pressindikator unterstützt die visuelle Überprüfung der fachgerechten Verpressung. Das System ist zugfest konstruiert, wobei eine Verwendung für Trinkwasserinstallationen ausgeschlossen ist.

Die Kombination aus robuster Edelstahlkonstruktion und präziser Fertigung nach EN 1092-1 ermöglicht eine hohe Stabilität der Flanschverbindung. Mit einem Nenndurchmesser von DN 100 und einem Lochkreisdurchmesser von 180 mm ist das Bauteil für standardisierte industrielle und gebäudetechnische Anwendungen ausgelegt. Die Handhabung durch die Pressmuffe reduziert den Montageaufwand bei hoher Prozesssicherheit.

Technische Daten

• Nennweite: DN 100
• Rohraußendurchmesser: 108 mm
• Flansch-Lochkreisdurchmesser: 180 mm
• Anzahl Schrauben: 8 St.
• Werkstoff: Edelstahl
• Dichtungsmaterial: CIIR
• Baulänge: 130 mm
• Druckstufe: PN 10/16

Der Geberit Mapress Therm Flansch PN 10/16 mit Pressmuffe vereint DN 100, 108 mm Außendurchmesser und Edelstahl in einer stabilen Flansch-Pressverbindung. Der Pressindikator unterstützt die Montagekontrolle, die Dichtung ist als CIIR schwarz ausgeführt. Das Bauteil ist nicht für Trinkwasserinstallationen zugelassen und bleibt im unverpressten Zustand undicht.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43741
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 130
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 108
• Rohraußendurchmesser Anschluss 2: 220
• Länge Anschluss 1: 110
• Länge Anschluss 2: 20
• Arbeitslänge Anschluss 1: 55
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
