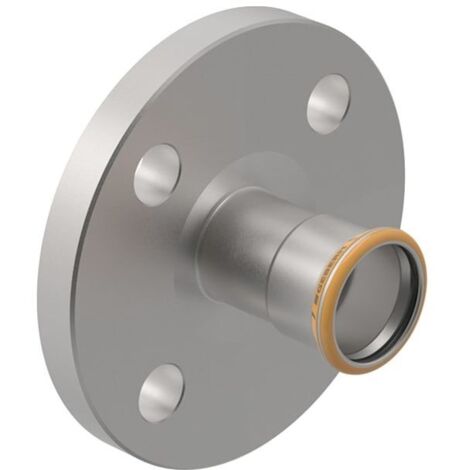

Geberit Mapress Therm Flansch, DN 50, 54mm, Edelstahl, 43738

Geberit Mapress Therm Flansch, DN 50, 54mm, Edelstahl, 43738

Der Geberit Mapress Therm Flansch ermöglicht eine Verbindung zwischen Presssystemen und Flanschkomponenten in Versorgungsanlagen. Das Bauteil aus Edelstahl ist für einen Nenndurchmesser von DN 50 ausgelegt und verfügt über eine Pressmuffe sowie eine Flanschverbindung nach EN 1092-1. Die Konstruktion ist für geschlossene Systeme optimiert und bietet durch den integrierten Pressindikator eine Kontrolle bei der Montage.

Verbindungstechnik und Dichtsystem

Der Flansch entspricht der Form B1 mit erhöhter Dichtleiste und Standarddichtfläche. Die Verbindung ist zugfest ausgeführt und mit einer Dichtung aus CIIR ausgestattet. Dank der Eigenschaft unverpresst undicht lässt sich die Dichtheit der Pressverbindung während der Installation prüfen. Das Bauteil ist für einen Druckbereich von PN 10/16 ausgelegt. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Technische Daten

• Nennweite: DN 50
• Rohraußendurchmesser: 54 mm
• Flansch-Lochkreisdurchmesser: 125 mm
• Schraubenlochdurchmesser: 18 mm
• Anzahl Schrauben: 4 St.
• Gesamtlänge: 8,7 cm
• Werkstoff: Edelstahl
• Dichtungsmaterial: CIIR
• Druckstufe: PN 10/16

Die Kombination aus Edelstahl-Verarbeitung und präziser Geometrie nach EN 1092-1 bietet eine Lösung für professionelle Versorgungssysteme. Mit einem Nenndurchmesser von DN 50 und einem Rohraußendurchmesser von 54 mm ist das Bauteil auf die Anforderungen moderner Heizungsinstallationen abgestimmt. Die Pressmuffe in Verbindung mit der mechanischen Belastbarkeit sorgt für effiziente Montageergebnisse.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43738
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 87
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 2: 165
• Länge Anschluss 1: 69
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 52
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
