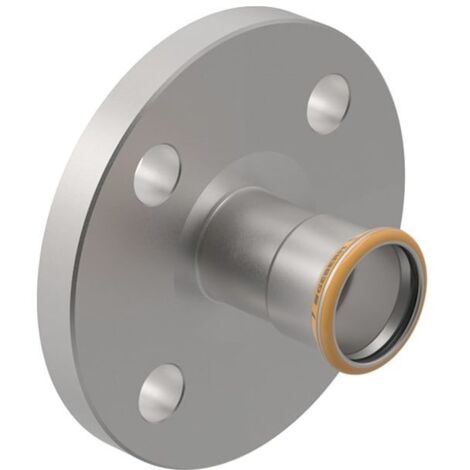

Geberit Mapress Therm Flansch PN 10/16 mit Pressmuffe 88,9mm, DN 80, 43740

Geberit Mapress Therm Flansch PN 10/16 mit Pressmuffe 88,9mm, DN 80, 43740

Der Geberit Mapress Therm Flansch dient als Verbindungselement für Versorgungssysteme. Die Komponente aus Edelstahl kombiniert eine Pressmuffe mit einem Flanschanschluss nach EN 1092-1, Form B1, und ist für einen Nenndurchmesser von DN 80 ausgelegt.

Zuverlässige Verbindungstechnik

Der aus rostfreiem Edelstahl gefertigte Fitting ist für den Einsatz in geschlossenen Systemen konzipiert und zeichnet sich durch eine zugfeste Konstruktion aus. Zur Unterstützung bei der Montage verfügt das Bauteil über einen Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein. Dies ermöglicht eine visuelle Kontrolle der Verbindung während der Installation. Der integrierte Dichtring aus schwarzem CIIR sorgt für die Abdichtung.

Einsatzhinweise

Das Bauteil ist für einen Betriebsdruck von PN 10/16 ausgelegt. Aufgrund der spezifischen Materialeigenschaften und der Dichtungsausführung ist der Einsatz in Trinkwasserinstallationen nicht zulässig. Die Ausführung ermöglicht eine stabile Anbindung an Rohrleitungssysteme in Heizungs- oder Industrieanwendungen.

Die Kombination aus der 88,9 mm Pressmuffe und dem Flanschanschluss ermöglicht eine effiziente Montage. Mit einer Gesamtlänge von 12,5 cm und einem Lochkreisdurchmesser von 160 mm bietet der Fitting eine präzise Passform für DN 80 Rohrleitungen. Die Verarbeitung des Edelstahls unterstützt eine langlebige Installation in geschlossenen Versorgungssystemen.

Technische Daten

• Nenndurchmesser: DN 80
• Rohraußendurchmesser: 88,9 mm
• Flansch-Lochkreisdurchmesser: 160 mm
• Anzahl Schraubenlöcher: 8 St.
• Gesamtlänge: 12,5 cm
• Werkstoff: Edelstahl
• Dichtungsmaterial: CIIR
• Druckstufe: PN 10/16
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43740
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 125
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 80
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 88,9
• Rohraußendurchmesser Anschluss 2: 200
• Länge Anschluss 1: 100
• Länge Anschluss 2: 20
• Arbeitslänge Anschluss 1: 65
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 80
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
